СТРОИТЕЛЬСТВО
РЕПЛИКИ

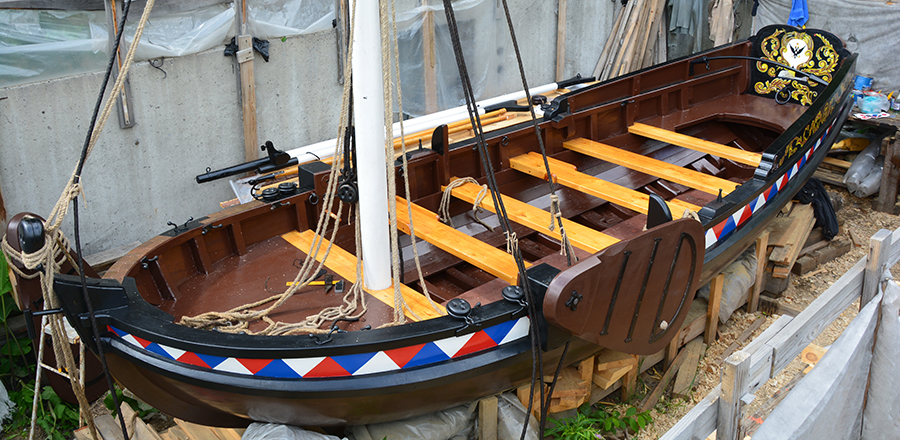

Ботик Петра I "Св.Николай"

...Желание строить лодку возникает как маленькая тучка на безоблачном небе .
В конце концов она закрывает собой все небо , и вы больше не можете думать о чем-то другом...
Артур Рансом



25.04.2017
Паруса! Они приехали! Ура - ура - ура! фото на стр.45
Добротно пошитые - аккуратная и качественная работа. Углы, наружный ликтрос и отлично заделанные по углам кренгельсы ! Развернуть "в полный рост" пока не успел - комната не позволяет), но недолго ждать осталось...
Пошили паруса в мастерской "Северное Сияние", СПб. - СПАСИБО !

22.04.2017
На след. выходных надо накрываться пленкой. Погода думаю позволит. Сегодня выкинули последний снег с площадки, пусть дотаивает и подсыхает, май на носу. Вечерами клетнюю, между дел закончил румпель с пером, пару колечек только повесить и все. Контрнавесы пока не готовы, варить и подгонять будем наверное в мае.
Фото на стр.45

14.04.2017
Клетнюю стоячий такелаж. Т.е. - ванты и штаг. Начал с вант. Соорудил приспособу для растяжки троса - в стену анкер с крюком, на противоположенной стороне деревянный упор. Вкрутил туда тоже крюк, чуть ниже выбрал отверстие для пропуска уже оклетневанной части троса. На крюки повесил по винтовому талрепу. Начал с вытяжки веревок. Висели с отягощением сутки. Клетневину резал полосками шириной сантимов пять, материал - "диагональ", 200 гр\м. Пропитка и сушка. Клетень - шпагат диаметр 1.5мм, льняной, клубки по 50 м - этого хватает примерно на пару метров работы. Пропитка и сушка.
Трос растянул талрепами. Клетневина накладывается "на себя" или по солнцу, т.е. по спуску веревки. Клетень наоборот - "от себя" или против солнца, т.е. против спуска. Для укладки использую полумушкель, сделать не трудно. Ранее работать с ним не доводилось, для меня это было открытие)) - очень удобно, сильно ускоряет процесс укладки, клетень ложится ровно и с одинаковой натяжкой. Лучше работать вдвоем - один крутит полумушкель, другой клубок и контролирует натяг. Работа, как того и ожидал, приносит удовольствие :)
Фото на стр. 45

26.03.2017
Закончил расчеты теории. Чертежи, диаграммы и таблицы есть - можно оформлять записку. Руль отодвинул в сторону пока, там надо варить контрнавесы, сделать на верстаке это не могу, по теплу закончу. Перо и железки конечно покрашу здесь. Присел за такелаж и потихоньку и навязал все, что можно было пока сделать. Кроме штага, вант и парусных снастей. Первое надо клетневать по всей длине, место еще не готово, второе - сделаю когда паруса попадут в руки.
Вязал и клетневал шкентель, разрубной огон, длинный и короткий сплесни, талрепные и стопорные кнопы, вплетал коуши, оформлял оплеткой концы и ставил бензеля. Пенька, окружности - 21, 25, 30 и 40 мм. Состав тира: Битумный лак + Скипидар живичный + Парафин.
Фото на стр. 44

12.03.2017
Закончил работать со Шверцами. Защитил дерево и металл (сурик+битумный лак), поставил усилители и втулку по местам. Нанес финишное покрытие. Выбрал отверстия под Шверхтоу (веревка которая поднимает и опускает шверц), он стопорится кнопом (талрепный кноп), попробовал вязать - первые потуги ни к чему не привели :)),- совсем нет опыта, но никуда он от меня не денется, свяжу.
На очереди рулевое устройство. Фото на стр.44
Пока красил и просушивал присел за продолжение расчетов своей математики. Корпус и все снабжение готово - это позволило свести в таблицу (EXCEL) все веса. Туда же вбил данные и формулы для расчета положения ЦТ всего корпуса и значения осадок при разных нагрузках. ДСО еще не начертил - в процессе.
Ездил в прошлую субботу на стапель - снега ! Очень много снега ! В четвертый раз за зиму скинул его с крышки короба.

28.02.2017
С блоками работу закончил. Сейчас надо оснастить шверцы. Сами щиты под св.сурик еще сверху декор, далее надо поставить втулку под ось и усилители + Защитить металл. Фото на стр.44
Окончательно определился с пропитками и тирами для штага и вант. Посчитал бегучий такелаж, докупил коушей и карабинов, ничего еще не вязал.

12.02.2017
Вчера принес готовые бугели на топ мачты. Обработать, защитить металл и в сторонку). Вытащил на свет Божий блоки,- перебираю осматриваю, надо расклепывать оси, навощить дерево и окончательно защитить металлические оковки. Фото на стр.44
Блоки. Материалы:
Тело - дерево, лиственница, льняная пропитка + вощение
Оковки и оси - сталь, воронение + тир
Шкивы - капролон

03.02.2017
Фото защиты юферсов. >>>>>

02.02.2017
Занимаюсь юферсами. Закончил верхний штаг-юферс, пробил нагелями, сейчас засуну в кастрюлю с маслом на пару дней. Вант-путенс-юферсы вместе с планками сегодня покрывал защитой, завтра повторю, тогда и сфотаю готовые, сейчас же
Фото приготовлений >>

23.01.2017
Зима - время заготовок)). Завтра отгрузят в Казани подлинный живичный скипидар. Льняное масло приедет из Барнаула (уже брал там - хорошее масло). Чуть ранее были добыты) сажа газовая, канифоль, ворвань (заменяю рыбьим жиром). Воски и парафины тоже уже дома. Смолу готовлюсь выгнать весной, пни под осмол лежат еще с лета на краю соседней деревушки). Хочу приготовить разные тиры и блакварниши - это и для дерева и для металла и для веревок.
Тем временем, после масла, обтянул нижний штаг-юферс (на фото он в замке с оковкой головы штевня). Верхний еще не окончен, но тоже нагелевать и в масло его, потом покрою защитой. ФОТО стр. 44 >>

15.01.2017
Наконец помаленьку приступил к работам. Все "доделки" можно условно разбить на две группы - в одной те изделия, которые без сторонних услуг обойтись трудно, т.е. те вещи, которые придется заказывать. Это не от лени), - просто есть место, где собрано все необходимое - и нужное железо, и возможность варить и обрабатывать материал. Нормальная слесарка в общем. Сюда надо отнести погон гика-шкота, кормовой и носовой флагштоки и железяки которые надо вырезать плазмой (это крепление по внутренней стороне транца и усилители шверцев).
Во второй группе все то, что в доступных условиях могу выполнить сам - закончить узел штаг-юферсов, расклепать блоки, вант-юферсы надо защитить маслом и дорезать ходовые отверстия, с пером руля есть доработки. По мелочи много чего еще. Это я вполне могу делать у себя на верстаке.
Чертежи под размещение заказа приготовлены, сейчас ищу где более для меня удобно разместить.
На верстаке готовлю нижний штаг-юферс под обтяжку металлом, как все подрежу, в масло его и только потом обтягивать.

08.01.2017
Добавил несколько страниц в описании строительства корпуса.


[ рабочее место | инструмент & приспособления | материалы | технологии | списки литературы ]

КОРПУС
ФОРШТЕВЕНЬ (СТЕМ)
(изготовление стема,
описание сборки)
ШПАНГОУТЫ \ СБОРКА
( описание \ на примере
сборки шпангоута )

ШПАНГОУТЫ ДОБАВОЧНЫЕ
(номера,
описание изготовления )
СТЕПС
(описание изготовления + назначение)

АХТЕРШТЕВЕНЬ


(установка в наборе)

ФАЛСТЕМ


(описание)

СТАПЕЛЬ
(описание конструкции)



НОСОВЫЕ ПОВОРОТНЫЕ ШПАНГОУТЫ
(установка в наборе)
БАК. БАКОВЫЙ НАСТИЛ

БАНКИ

Брештук УСТАНОВКА ШПАНГОУТОВ В НАБОРЕ

БАРХОУТ

ПЛАНШИРЬ и БУРТИК

КОРМОВОЕ СИДЕНИЕ


ТРАНЦЕВАЯ КОРМА
+
ГАКАБОРТ


Слани ШПИГЕЛЬ

ЭЛЛИНГ  Пяртнерс
(устройство)
ОБШИВКА НАРУЖНАЯ

ОБШИВКА ВНУТРЕННЯЯ

КИЛЬСОН

КИЛЬ

(назначение, изготовление,
установка в наборе )
РАНГОУТ
БУШПРИТ
(описание изготовления +
оснастка)
ГИК
(описание изготовления +
оснастка)
ГАФЕЛЬ
(описание изготовления, удлиненный вариант + оснастка)
БУГЕЛИ ГАФЕЛЯ,
РАКС-БУГЕЛЬ КЛИВЕРА

(описание изготовления)
ФЛАГШТОК & ГЮЙСШТОК
(описание изготовления)
КЛОТИКИ
(описание изготовления клотиков для мачты и штоков)
Мачта
ТАКЕЛАЖ
БУШПРИТ
(ингалдер, растяжка бушприта, найтов)
ГАФЕЛЬ
(бейфут, дирик-фал, гафель-гардель,
нирал пятки, флаг-фал)
ГИК
(гика-шкот, гика-топенанты, нирал
пятки, бейфут)
МАЧТА
(штаг, ванты, флаг-фал - 2)
ПАРУСНОЕ ВООРУЖЕНИЕ
Гафельный Грот Стаксель Кливер
ДЕЛЬНЫЕ ВЕЩИ
РЫМЫ
(ковка кормового, бортовых и бакового рымов и обушков)
ГАКИ
(описание изготовления)
УТКИ
(изготовление кованых и деревянных уток)
ЮФЕРСЫ
(юферсы для штага и вант)
БЛОКИ Коуши
АРТИЛЛЕРИЯ
СТАНОК ОРУДИЯ
(описание изготовления +
комплектация )
1\3 - фунтовая
салютная пушка
Инвентарь
(брюк +)
Снабжение
(картуз, прибойник, банник, протравник, пальник)
СНАБЖЕНИЕ
ЯКОРЬ
(устройство, ковка +
оснастка )*
КАНАТ ЯКОРНЫЙ (ДРЕКТОВ)
(обделка и вязка)*
ТОМБУЙ
(назначение + устройство + оснастка)
КРЮК ОТПОРНЫЙ
(назначение, изготовление)*
ВЕСЛО
(описание изготовления + комплектация)*
ШКАРМА
( ШТЫРЕВАЯ УКЛЮЧИНА )

(назначение, изготовление)*
ФАЛИНЬ
(назначение + крепление +
проводка + укладка)*
РУЛЬ
(изготовление, комплектация)
железо готово - статья в доработке
АНКЕРОК НА АНКЕР-БЛОКАХ

КОМПАС ШЛЮПОЧНЫЙ* БИНОКЛЬ

Сорлинь*
Штормовые паруса РУЧНОЙ ЛОТ РУЧНОЙ ЛАГ РУМПЕЛЬ*
статья в доработке
ШВЕРЦЫ
(описание изготовления +
оснастка)
Погон Гика-шкота

ОГНИ И ЗНАКИ
(Шлюпочная сигнальная книга)*
Фонарь трехцветный*
ПЛАВУЧИЙ ЯКОРЬ ФЛАГИ ГОРН ТУМАННЫЙ
Кранцы*
КАРТЫ
ПРОКЛАДОЧНЫЙ ИНСТРУМЕНТ

(карты района плавания)

СУДОВОЙ ЖУРНАЛ
(пояснения к установленной форме)

ИНСТРУМЕНТ*
(столярный,слесарный,такелажный)
статья в доработке

Киса*
АПТЕЧКА (МЕД.)
(судовой набор \ 5 чел.)
статья в доработке
СПАСАТЕЛЬНЫЕ ЖИЛЕТЫ ИЛИ НАГРУДНИКИ
(самостоятельное изготовление)

Страховочный пояс
(широкий парусиновый пояс )


Бросательный конец
длиной 15-25 м
Пиротехнические сигналы
( Ракета сигнальная красного цвета

Фальшфейер красного цвета)


СВЯЗЬ ВОДООТЛИВНЫЕ СРЕДСТВА*
(лейка,воронка,парусиновое ведро)
ПРОДУКТОВЫЙ ЗАПАС
(при необходимости)
статья в доработке
Чехлы*
(рангоут,паруса,корпус)
НАВИГАТОР СРЕДСТВА УХОДА
ЗА БОТОМ
статья в доработке
Разные запасные снасти и дельные вещи
УБРАНСТВО
Резьба Кормовая Внутренняя Роспись
транца
Орнамент Шпигеля Бортовой Орнамент
Исторические Флаги
СТРОИТЕЛЬСТВО \ АРХИВ ФОТОГРАФИЙ
Архив фотографий Лист 1 Архив, Лист 1
якорь(3), юферсы, утки, кница гюйсштока,
клотик мачтовый
Архив фотографий Лист 2 Архив, Лист 2
бушприт(3), футоксы(3), гафель, гак, клотики штоков
Архив фотографий Лист 3 Архив, Лист 3
клотик мачтовый, станок(5), лес
заготовка(2), рымы
Архив фотографий Лист 4 Архив, Лист 4
рымы, руль, шкарма, шверцы(2), степс(3),
усы гика
Архив фотографий Лист 5 Архив, Лист 5
персона, гафель(5), клотик разметка(2), кница гюйс-штока
Архив фотографий Лист 6 Архив, Лист 6
футоксы(2), весла\заготовки(2),
весла(3),резка,полог
Архив, Лист 7
гафель(5),
гик(3), шкармы + утки

Архив, Лист 8
Свайка,струбцины,
оковка клотика,
бугели бушприта и
гафеля,покраска
Архив, Лист 9
Бушприт, стем(2)
гафель, шпангоуты доб., щеки кницы(2)
Архив, Лист 10
Гик(4), блоки(2)
Архив, Лист 11
Шпангоуты сбор.,
Чехлы(2), Доски(2),
риф-клампы(1)
Архив, Лист 12
Сборка шпангоутов
Архив, Лист 13
Втулка д\шверца,
Крюк,...
Архив, Лист 14 Архив, Лист 14
Железо...

Архив, Лист 15
Сезон 2013 г.
Эленг+Стапель+

Набор

Архив, Лист 16
Сезон 2013 г.
Набор
Архив, Лист 17
Сезон 2013 г.
Набор+
Архив, Лист 18
Сезон 2013 г.
Набор + Малка


Архив, Лист 19
Сезон 2014 г.
03.05.-13.06
Подготовка к обшивке.

Архив, Лист 20
Сезон 2014 г.
15.06.-20.06.
Обшивка.
Архив, Лист 21
Сезон 2014 г.
22.06-27.06
Обшивка

Архив, Лист 22
Сезон 2014 г.
29.06-03.07
Обшивка

Архив, Лист 23
Сезон 2014 г.
29.06-03.07
Обшивка


Архив, Лист 24
Сезон 2014 г.
29.06-03.07
Обшивка
Архив, Лист 25
Сезон 2014 г.
29.06-03.07
Обшивка
Архив, Лист 26
Сезон 2014 г.
29.06-03.07
Обшивка


Архив, Лист 27
Сезон 2014 г.
29.06-03.07
Обшивка x 2


Архив, Лист 28
Сезон 2015
Открытие

Архив, Лист 29
Сезон 2015 г.
07.06-14.06
Обшивка

Архив, Лист 30
Сезон 2015 г.
14.06-21.06
Обшивка
Архив, Лист 31
Сезон 2015 г.
22.06-27.06
Обшивка
Архив, Лист 32
Сезон 2015 г.
29.06-04.07
Обшивка
Архив, Лист 33
Сезон 2015 г.
04.07-11.07
Обшивка
Архив, Лист 34
Сезон 2015 г.
20/07-26/07
Ровинг
Архив, Лист 35
Сезон 2015 г.
03/08-09/08
Ровинг
Архив, Лист 36
Сезон 2015 г.
17/08
Окраска
Архив, Лист 37
Сезон 2016 г.
25/02
Веревки
Архив, Лист 38
Сезон 2016 г.
21/05
Переворот-1
Архив, Лист 39
Сезон 2016 г.
21/05
Переворот-2
Архив, Лист 40
Сезон 2016 г.
июнь 1 нед.
Архив, Лист 41
Сезон 2016 г.
июль 5 нед.
Архив, Лист 42
Сезон 2016 г.
июль 8 нед.
Архив, Лист 43
Сезон 2016 г.
август после перерыва
Архив, Лист 44
Межсезонье
2016 - 2017 гг.
Архив, Лист 45
Межсезонье
2016 - 2017 гг.
