Шлюпочный магнитный компас КТ-М1м

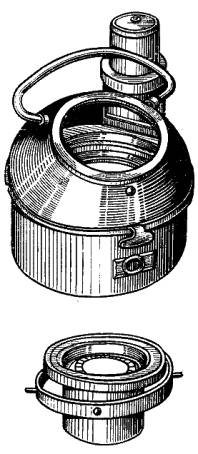

Шлюпочный магнитный компас КТ-М1м (рис. 1) по устройству аналогичен катерному магнитному компасу, но не имеет нактоуза. В комплект входят котелок с картушкой и футляр с масляным фонарем. Футляр изготовлен с пружинным амортизирующим подвесом. Верхняя часть футляра съемная и выполняет роль крышки. С наружной стороны футляра имеется специ альный кронштейн для подвешивания компаса. Уничтожение девиации шлюпочного компаса не производится, так как шлюпка не имеет металла, а компас показывает магнитные курсы, которые для определения истинных курсов необходимо исправлять только одним склонением. На котелок компаса надевается визир, служащий для пеленгования предметов Он состоит из проволоки с глазным и предметным выступами, которые располагаются по диаметру кольца. Кольцо надевается на котелок и может на нем поворачиваться. Значение пеленга отсчитывается под предметным выступом. Визир может быть изготовлен из медной проволоки.

Рис.1

Требования, предъявляемые к исправному компасу.

1) Картушка компаса не должна иметь застоя. Это значит, что топка картушки должна свободно, без трения, вращаться на компасной шпильке. Застой картушки происходит чаще всего из-за притупления компасной шпильки Поэтому периодически производится заточка шпильки специальным бруском «арканзас», имеющимся в комплекте компаса. Эта работа выполняется в специальных мастерских — навигационных камерах;
2) верхняя плоскость компаса всегда должна находиться в горизонтальном положении Это обеспечивается установкой компаса в специальное карданное устройство, состоящее из двух взаимно перпендикулярных цапф;
3) снаружи компас должен быть тщательно покрашен, а азимутальный круг смазан вазелином. Компас на судне монтируется так, чтобы 0° азимутального круга был обращен в корму судна, а 180° — к носу судна;
4) внутренняя полость компаса и поплавок должны быть окрашены в белый цвет;
5) деления картушки и курсовые нити должны быть хорошо видны и показывать разность в отсчетах 180° Заливаемая в компас жидкость не должна содержать посторонних примесей и воздушных пузырьков. Удаление воздушных пузырьков производится переворачиванием котелка компаса дном вверх;
6) призма пеленгатора должна точно показывать отсчет, находящийся строго вертикально под ней,
7) освещение компаса должно быть исправным. Если компас имеет светящуюся картушку и курсовую черту, он может использоваться без освещения.
5. Эксплуатация магнитных компасов.
Рис.1  Шлюпочный магнитный компас КТ- Ml м
Отсчет компасного курса судна производится на картушке против носовой курсовой нити Курсовые нити магнитного компаса устанавливаются строго в диаметральной плоскости судна. Компасным курсом будет угол между нулевым делением картушки и носовой курсовой чертой.
Величина курса равна тому значению деления картушки, которое находится против курсовой нити. Выбрав нужное направление на карте и введя поправку на склонение, а где необходимо и на девиацию, получают курс, на котором нужно удержать судно с учетом дрейфа и течения.
Чтобы выполнить поворот по компасу на новый курс, необходимо положить руль в соответствующую сторону. Когда заданный курс будет подходить под курсовую черту, нужно отвести руль в обратную сторону, это замедлит поворот и позволит удерживать судно на заданном новом курсе.
Постоянно удерживать курс по шлюпочному компасу трудно, так как картушка его мала и градусные деления видны не очень четко. Слабое освещение создает трудности в постоянном слежении за курсовой чертой и соответствующим делением на картушке. Поэтому нужно установить шлюпку по курсу и заметить какой-либо ориентир прямо по носу: отдаленный предмет на берегу, небесные светила и даже облака, расположенные низко над горизонтом. Изредка сличая заданный курс по компасу с направлением по выбранному ориентиру, подправляют направление или изменяют ориентир.
Определение компасного пеленга на предмет производится так: наводят визирную плоскость пеленгатора на середину предмета, затем быстро переводят взгляд на отсчет под призмой пеленгатора и делениями картушки, делают отсчет обратного компасного пеленга ОКП, который отличается от КП на 180°. Компасный пеленг рассчитывается по формуле:
КП = ОКП ± 180°.
При определении курсового угла на предмет пеленгуют этот предмет, но угол отсчитывают по азимутальному кругу.
Определение направления ветра осуществляют, следуя мнемоническому правилу: «ветер дует в компас, течение идет из компаса». Направление ветра обозначается румбом, от которого дует ветер. На ходу судна определяют только наблюдаемый ветер, скорость которого равна геометрической сумме скорости истинного ветра и скорости судна. Иными словами: наблюдаемый ветер направлен по диагонали параллелограмма, построенного на векторах скорости истинного ветра и скорости судна.
6. Уход за магнитным компасом.
Для любительского судна магнитный компас — основной прибор. Поэтому за ним нужно ухаживать и содержать его в исправности и чистоте. Котелок компаса надо оберегать от резких толчков, все окрашенные части стекла ежедневно протирать мягкой чистой тряпочкой, чтобы на них не было пыли и воды. Призму протирают мягкой фланелью. Дверцы нактоуза должны быть всегда закрыты на ключ. Бруски мягкого железа и магниты — уничтожители девиации не должны сдвигаться с места. При работе с магнитным компасом нельзя держать при себе или около него различные металлические предметы, так как это вызовет значительное отклонение компасной стрелки. Необходимо периодически удалять воздушные пузырьки из котелка. По окончании навигации бруски мягкого железа и магниты-уничтожители слегка смазываются техническим вазелином, а нактоуз накрывается парусиновым чехлом. Котелок и пеленгатор снимаются и хранятся в специальных ящиках.
