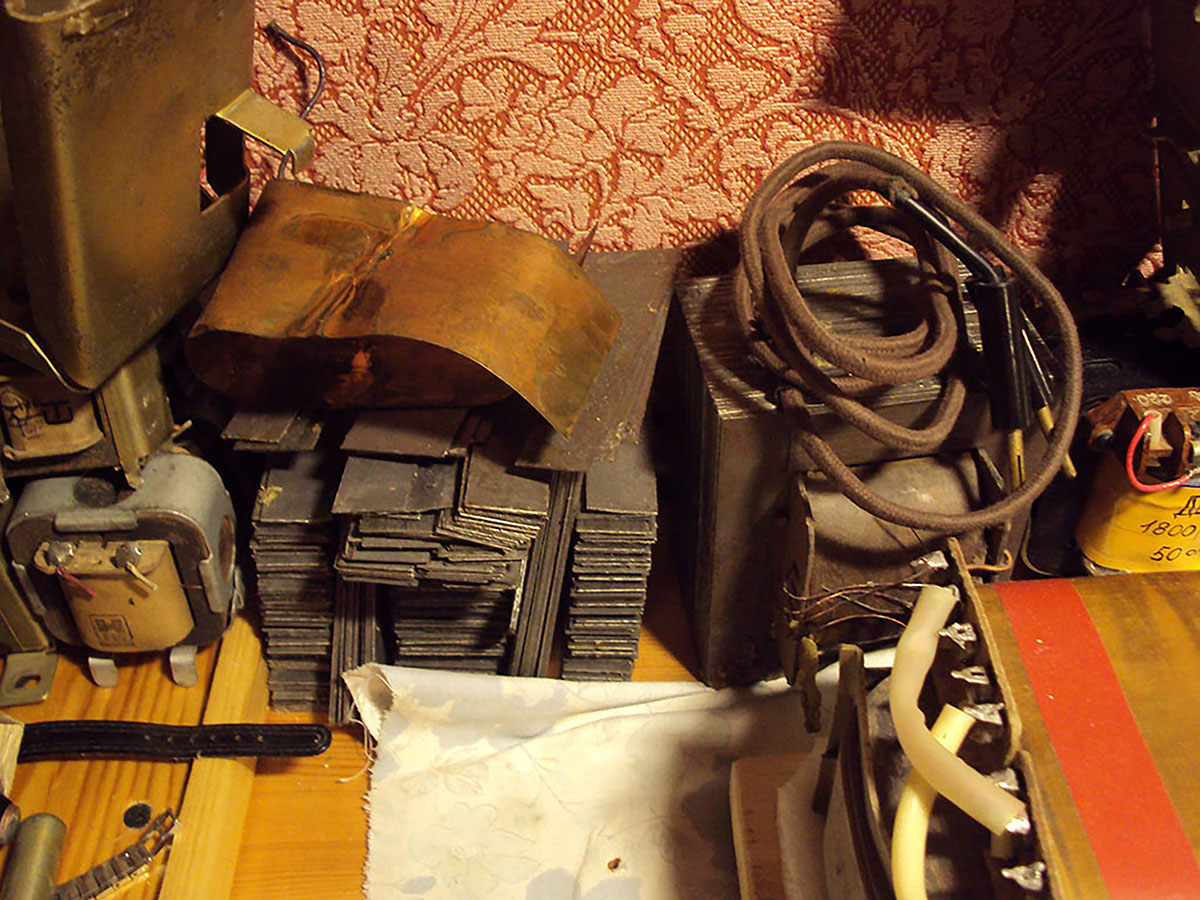

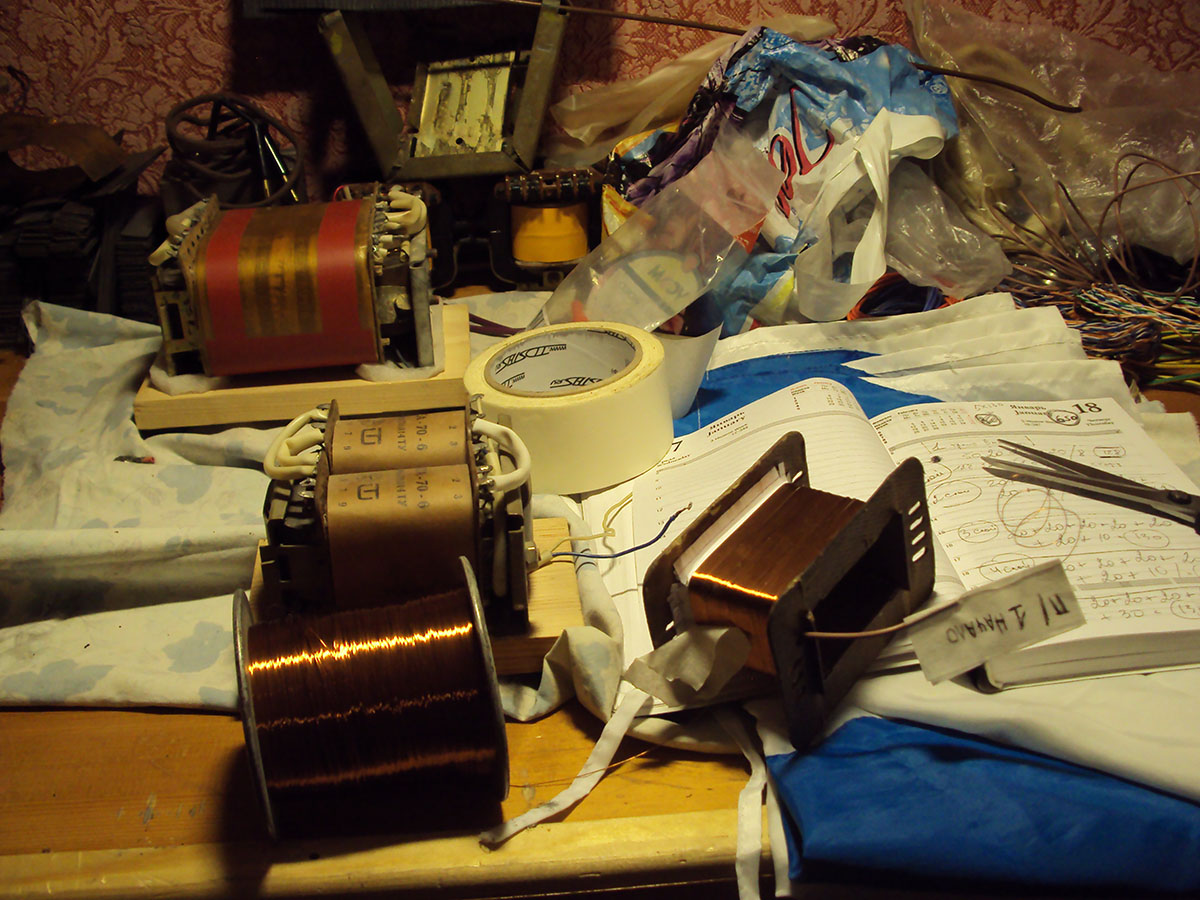

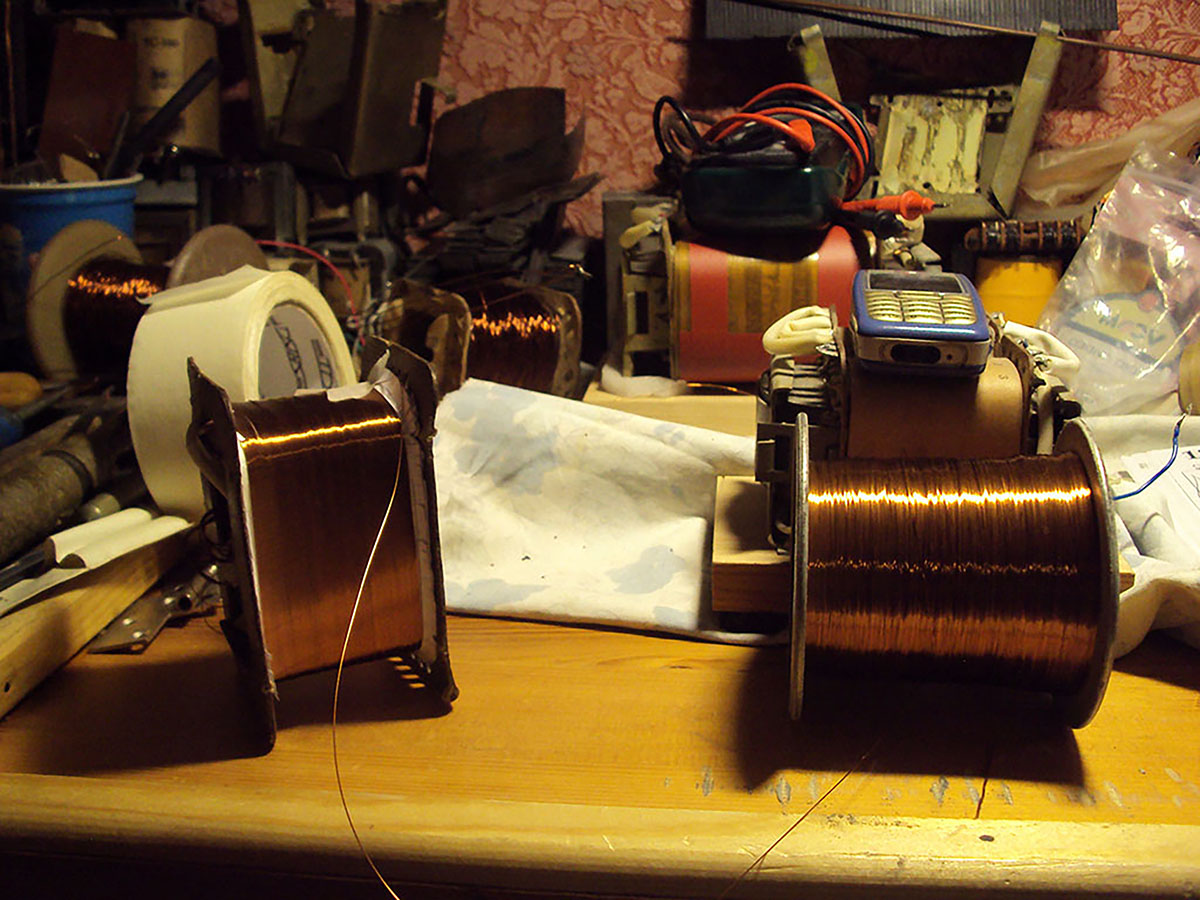

Два выходных трансформатора (ТВЗ) намотаны вручную на железе от силовых тр. ТСШ-170 (применялись в качестве ТС в черно-белых телевизорах "Рекорд".

Выходной трансформатор на железе от ТСШ170. Диаметры и количество провода. Карта намотки.

Намотка: 1-2-1-2-1

Первичная обмотка 600+1200+600 витков 0,315 мм. Вторичная – 2 секции параллельно по 120 витков в два провода 0,51 мм. Обе секции получаются в 4 слоя по 30 витков. Для нагрузки 8 ом используем все четыре слоя, для нагрузки 4 ома – три слоя (отвод от конца 3-го слоя).

Вторичная обмотка - 120 витков. Состоит из 2 секций. Каждая секция - по 120 витков. Обе секции соединены параллельно.

Каждую секцию наматываем в два провода (2 х 0,51 мм). Если у вас получится намотать плотно (в два провода виток к витку - без щелей между витками) - то слой может получиться 40 витков. Тогда делаем 3 таких слоя (в каждой из секций). Отвод на 4 ома - от конца 2-го слоя. Если плотно намотать не удается - делаем 30 витков в слое - 4 таких слоя. Отвод на 4 ома - от конца 3-го слоя.

Секции соединяем параллельно: начало 1-й секции соединяем с началом 2-й*** конец 1-й - соединяем с концом 2-й*** отводы на 4 ома обеих секций также соединяем месте.

Прокладка в сердечнике 0,1 мм.

Вес провода для 2-х транформаторов: ПРОВОД – 0.31 – 800 ГР. ПРОВОД – 0.51 – 500 ГР.

ТВЗ на ТСШ-170 для SE EF80-GU-50.

• ПЕРВИЧКА: 1-ая Секция – 5 слоев по 130 витков – 650 витков, Провод – 0.3
• ВТОРИЧКА: 1-ая Секция – 3 слоя по 43 витка – 129 витков, Провод – двойной 0.5
• ПЕРВИЧКА: 2-ая Секция – 10 слоев по 130 витков – 1300 витков, Провод – 0.3
• ВТОРИЧКА: 2-ая Секция -3 слоя по 43 витка – 129 витков, Провод – двойной 0.5
• ПЕРВИЧКА: 3-я Секция – 5 слоев по 130 витков – 650 витков, Провод – 0.3

Всего первичка – 2600 витков (соед. Последовательно) Всего вторичка – 129 витков (соед. Параллельно) Предельная Высота намотки провода – 15 мм.

При подключении 8-омной нагрузки ко всей "вторичке" Гу-50 будет нагружена на приблизительно 4,5 кОм (хороший нетяжелый режим), а при подключении 4-омной нагрузки ко всей "вторичке" Ra будет чуть более 3 кОм (энергичный режим).

Отводы на 16 Ом нагрузку.

Соединение Вторичной обмотки под акустику 16 Ом: Отвод на 4 Ом Первой секции соединяем с началом 2 Секции. Сигнальные концы: Начало Первой секции и Отвод на 4 Ом Второй секции. При этом Получаем 16-омную вторичку для Ra = 4 кОм.
