АС - ОЯ *Дидя*. Корпуса.

НАСЛАЖДАЙТЕСЬ ОТКРЫТЫМ ЗВУКОМ !


!!! Жмите на картинку и смотрите мою графику. Выбирайте и заказывайте !!!

Ссылки, где вы найдете все необходимое для начала строительства:

Обсуждение: http://shabad.ru/forumaml/showthread.php?t=102 page=3

Все о системе "АМЛ+"": http://shabad.ru/forumaml/showthread.php?t=125

Примерно так я сформулировал для себя тех.задание в самом начале:

ОЯ, габариты (в.ш.г.) - 1310х695х500. Рабочий объем - 300 литров. Внутри есть отделение под установку усилителя, ЦАПа. Материал - дерево, фанера. Пара дырок на лицевой панели под установку ШП-12" + пищик. Задняя стена "прозрачная" - защита от кота. Идея ящика навеялась через А.Лихницкого и С.Шабад со всем сопутствующим - съемная рандомизирующая решетка, переходная панель отвязанная от корпуса, гашение стоячих волн, возможность расширения АС до 3-х полоски. За прототип взял модель Midwest Model DD-18 (18-36) Console Radio, 1936 г. Списался с "товарищем", который там восстанавливал сей экземпляр. Внешний вид несколько переработал - надо было "вписать" в домашний интерьер ) - он у меня старый, немного занимаюсь реставрациями.
В общем - это должен быть Полигон для 32-ого динамика с поддержкой сверху ( вариант PHT-407\409). Будем эволюционировать с ним вместе. Путь, я понимаю, не близкий, но интересно да и спешить некуда ). На начало строительства в ожидании своего места, пара 4А32-В, СК, феррит стоят во временных 70-литровых открытых коробках, сверху по 2 штуки 2гд-36 в параллель. Меняю кондеры 4-10 мкф, слушаю. Звук ПОКА не нравится. Резковато-грубовато-кашевато). Пока домашние TQWP на 4А28+2гд36 уютней. Первый шаг - хочу 32-е обработать хитиновой пропиткой, рупорок и часть диффузора, посмотреть на изменения. Колпачок убрать-поставить. Разминать не думаю, разве что подогнать-сравнять резонансные, сейчас они 42 и 47.

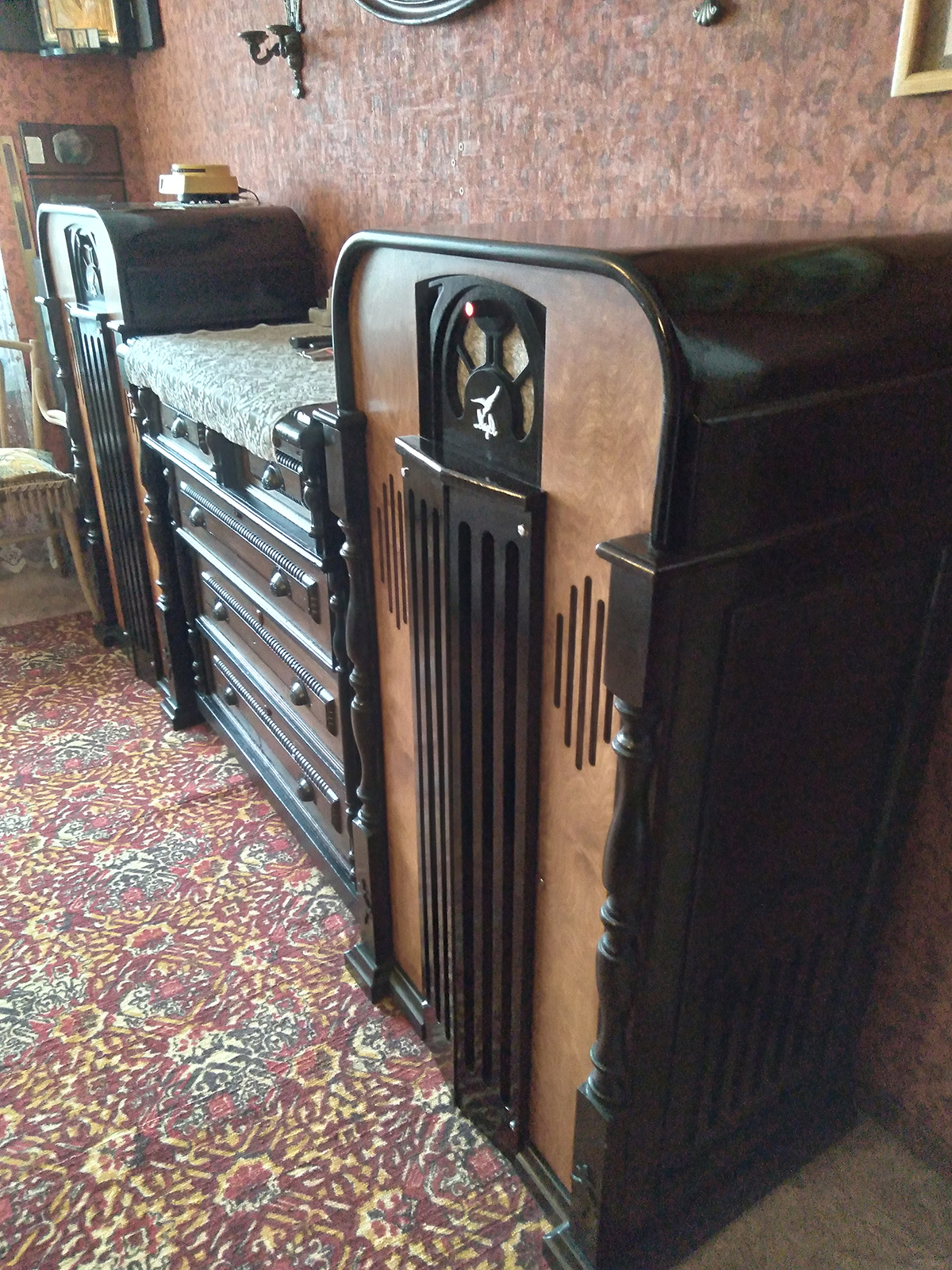

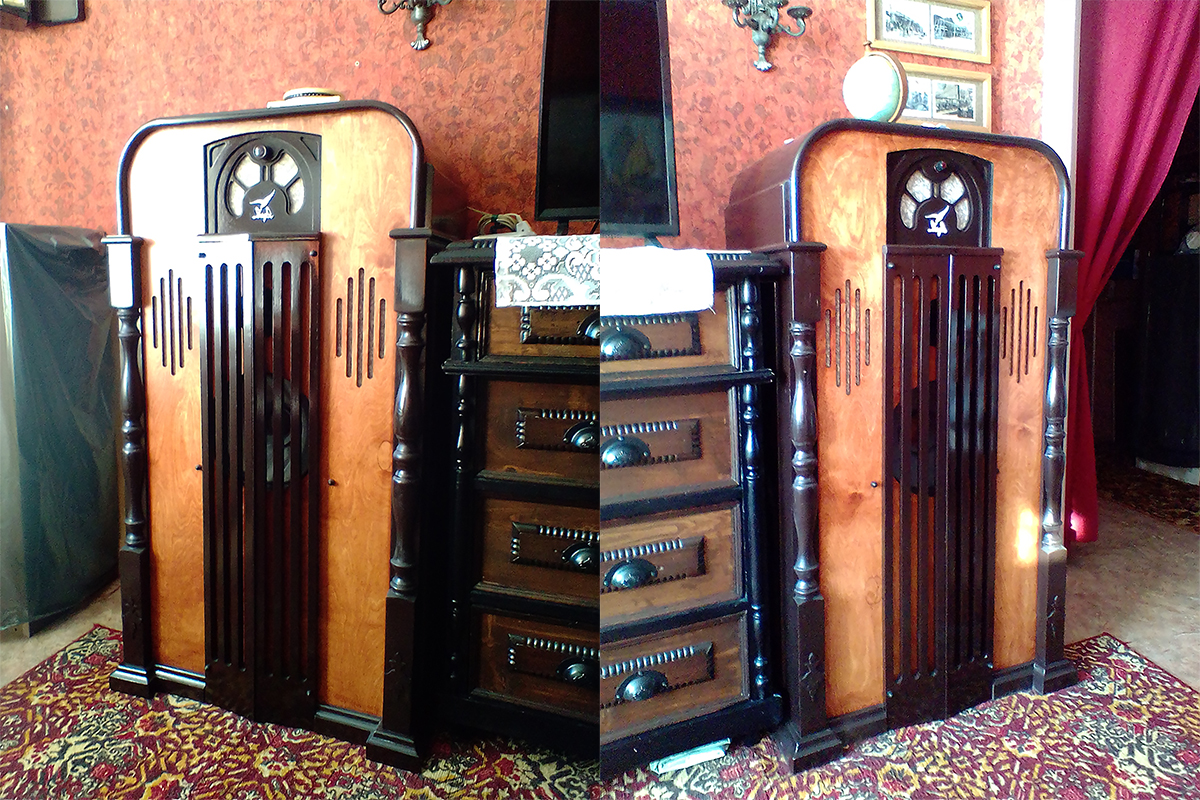

Что получил на финише:

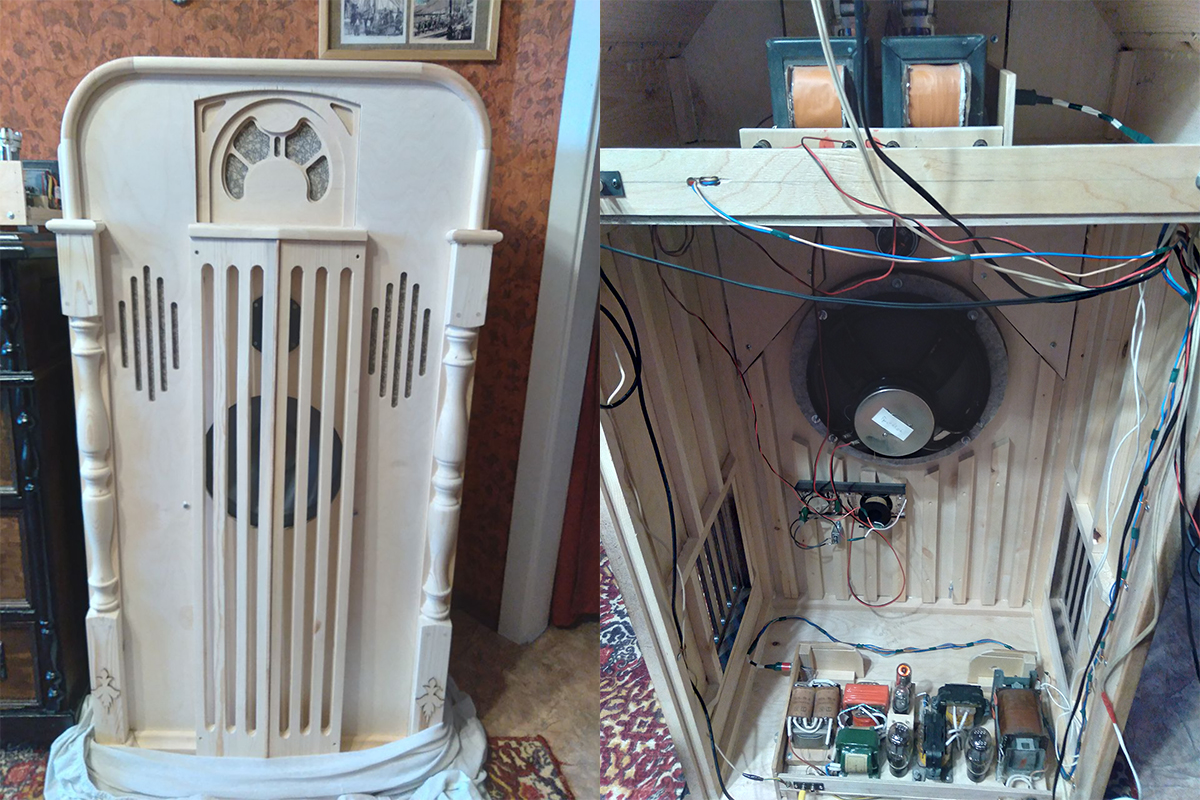

АС открытого типа (ОЯ) * Динамики - 4А32-В + PHT407. Крепление динамика внутреннее через дополнительную кольцевидную панель. Отвязка от корпуса через шайбы-проставки 7мм. * Фильтр 2-ого порядка. Катушка индуктивности на ШП-1.2 мГн +Резистор 12 Ом, на ВЧ - Катушка индуктивности 0,27 мГн + Конденсатор 1.5-2.2 мкф + резистор 2 Ом. * Чувствительность - 95 Дцб * УНЧ - EF80 - GU50 с отдельным БП смонтированы в ящик. 3.5 Вт (ламповых ) на канал. Комфортное прослушивание на 20-25 град. поворота ручки. * Ящики - Фанера березовая, Дерево - ель, сосна. Панели (10 мм) усилены бруском 30х20мм с шагом в 30. Габарит внешний - В1310 х Ш690 х Г470. Рабочий (звук) объем - 298 литров - В1020 х Ш650 х Г450 . Отказался от установки задней стенки в любом виде. Поэкспериментировал и пришел к выводу - наилучшее звучание БЕЗ нее.

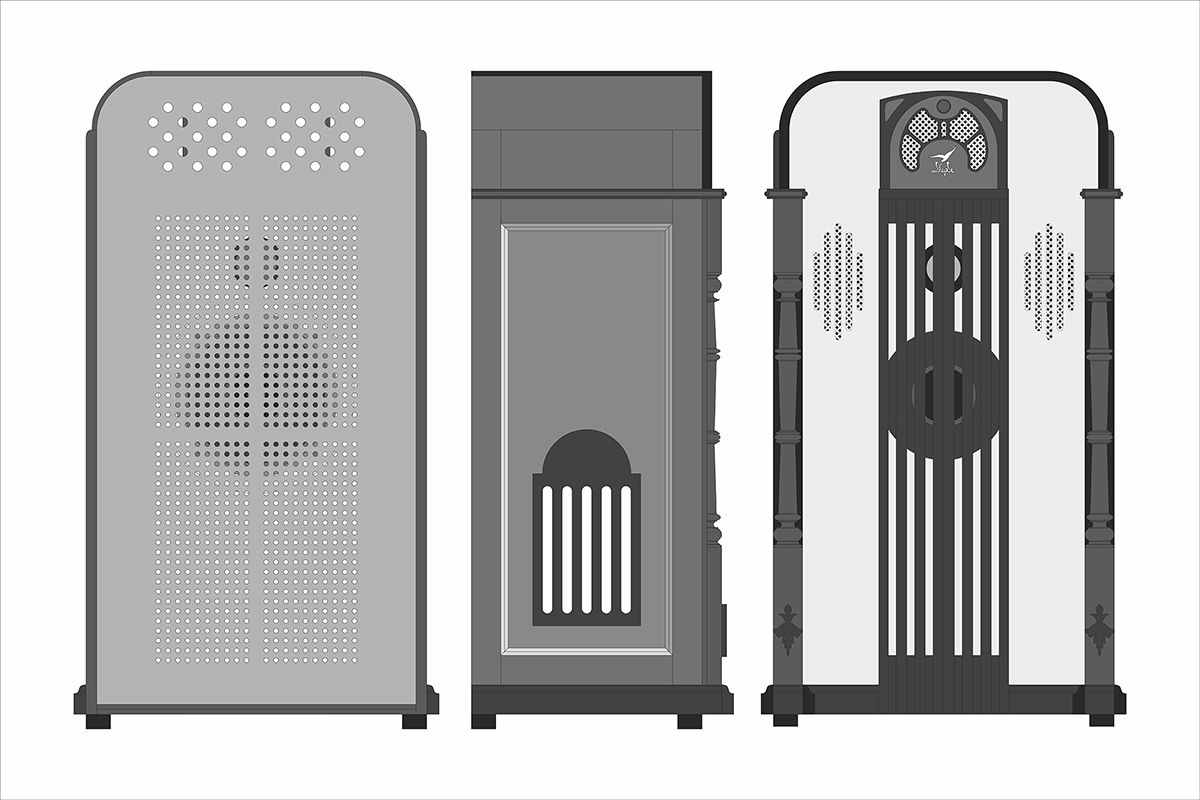

Чертежи всех конструктивных элементов ( М:1:1 ) выполнены в CorelDesigner. Если заинтересуют - напишите, отправлю.
