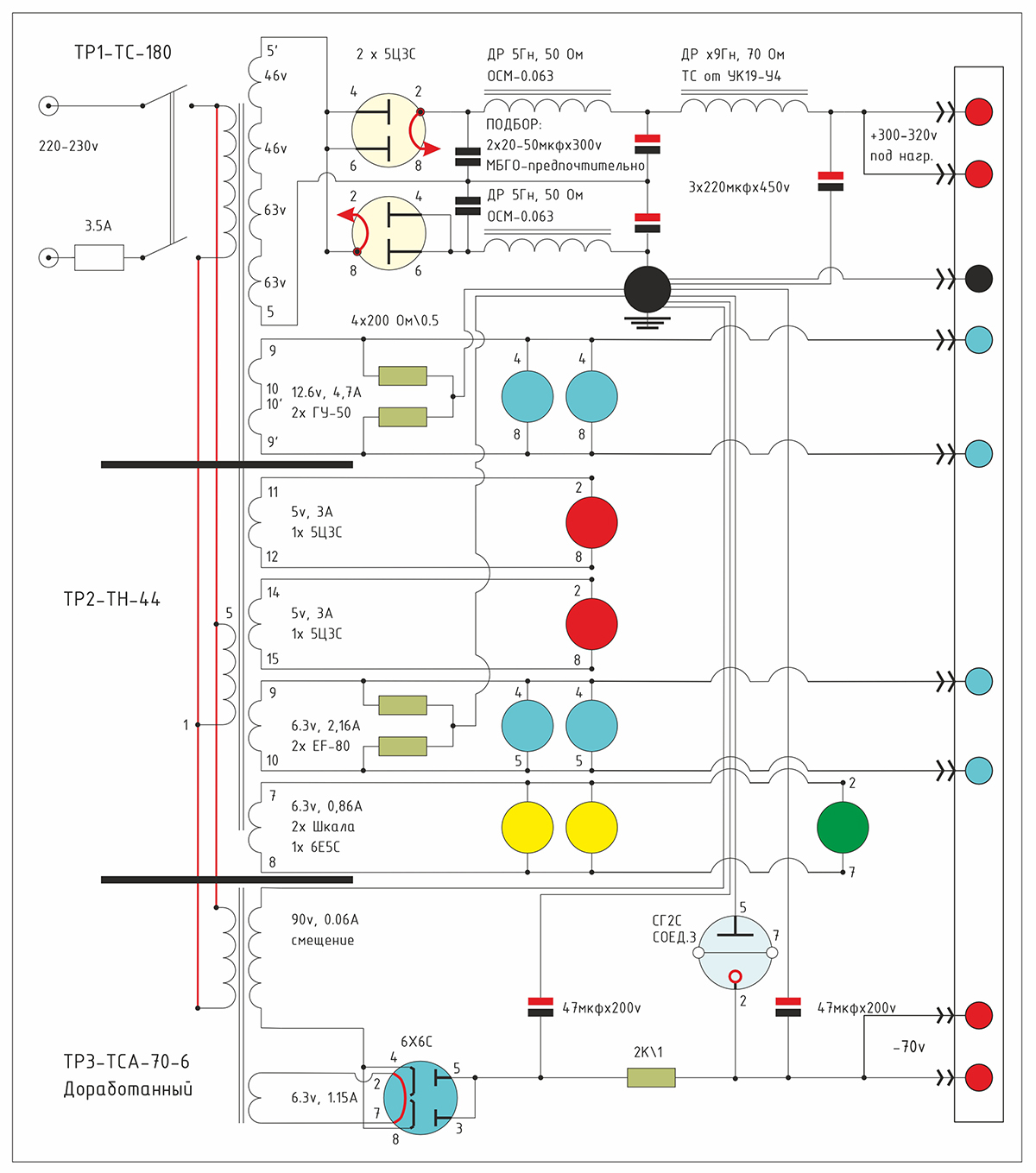

УНЧ-SE Ef80 - Gu50. Блок питания. Схема. Комплектация.

!!! Жмите на картинку и смотрите мою графику. Выбирайте и заказывайте !!!

  • Конденсатор полярный (емкость) – 47 мкф х 200в. – 2 шт.
  • Конденсатор НЕ полярный – 2 шт.
  • Конденсатор полярный (емкость) – 220 мкф х 400-450 в. – 3 шт.
  • Резистор 200 ом х 0.5 вт – 4 шт.
  • Резистор 2 ком х 1 вт. – 1 шт.
  • Трансформатор накала - ТН-44
  • Трансформатор на смещение - доработанный ТСА-70-6
  • ТС, Дроссели и лампы описаны в отдельных вкладках

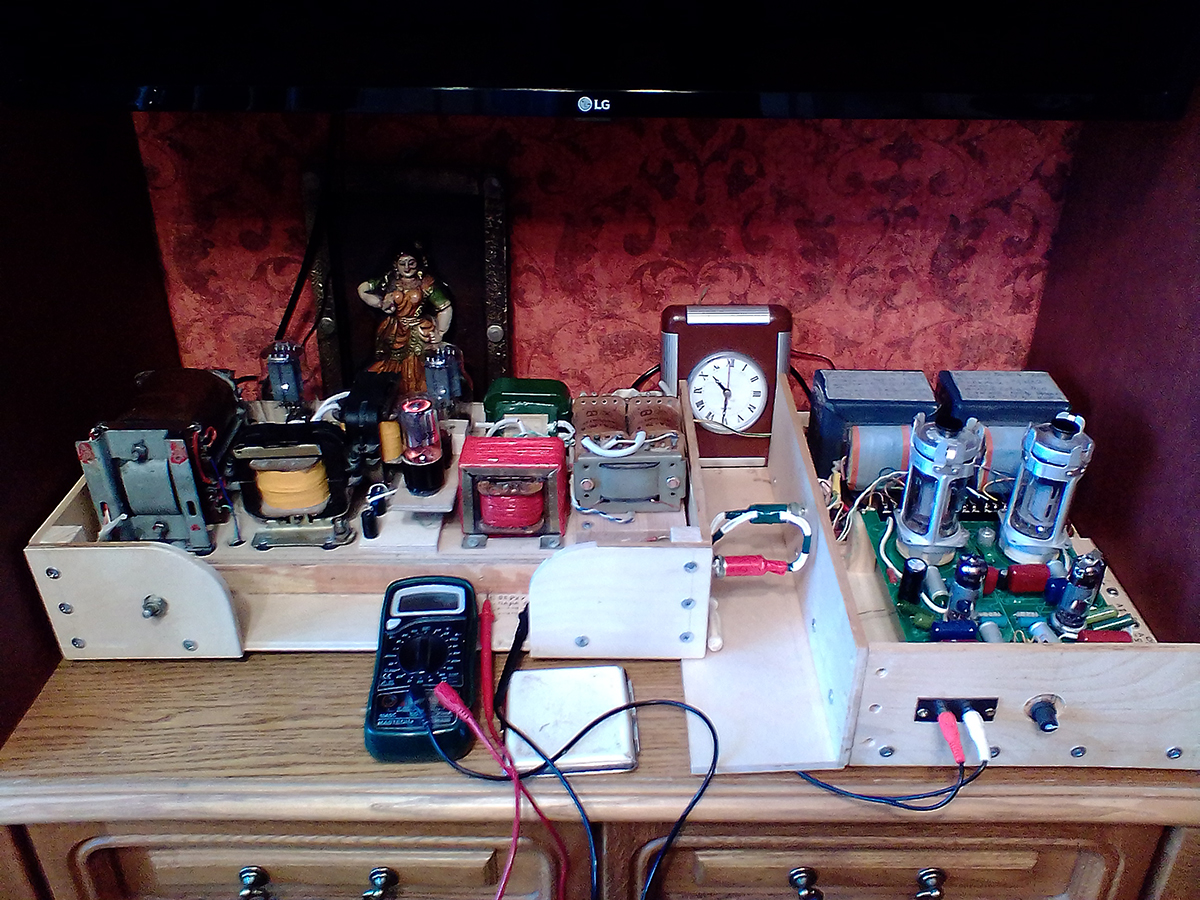

  • БП смонтирован на отдельное шасси, соединение с УНЧ отдельным кабелем. Такое решение продиктовано наиболее выгодным размещением блоков усилителя в корпусе АС.

    Трансформаторы и Дроссели

    В качестве Силового транформатора использован ТС-180. Накальный транформатор - ТН-44. Трансформатор на смещение -
    доработанный ТСА-70-6

    Дроссель - 3 шт. Ручная намотка на железе ОСМ-0,063 - 2 шт. (Намотка: 1800 витков, провод 0.31, по 50 Ом) и третий от ТС УК19_У4 (Намотка: 2000 витков, провод 0.31, 70 Ом, при этом оставил родную первичку и продолжил до заполнения катушки)

    Лампы

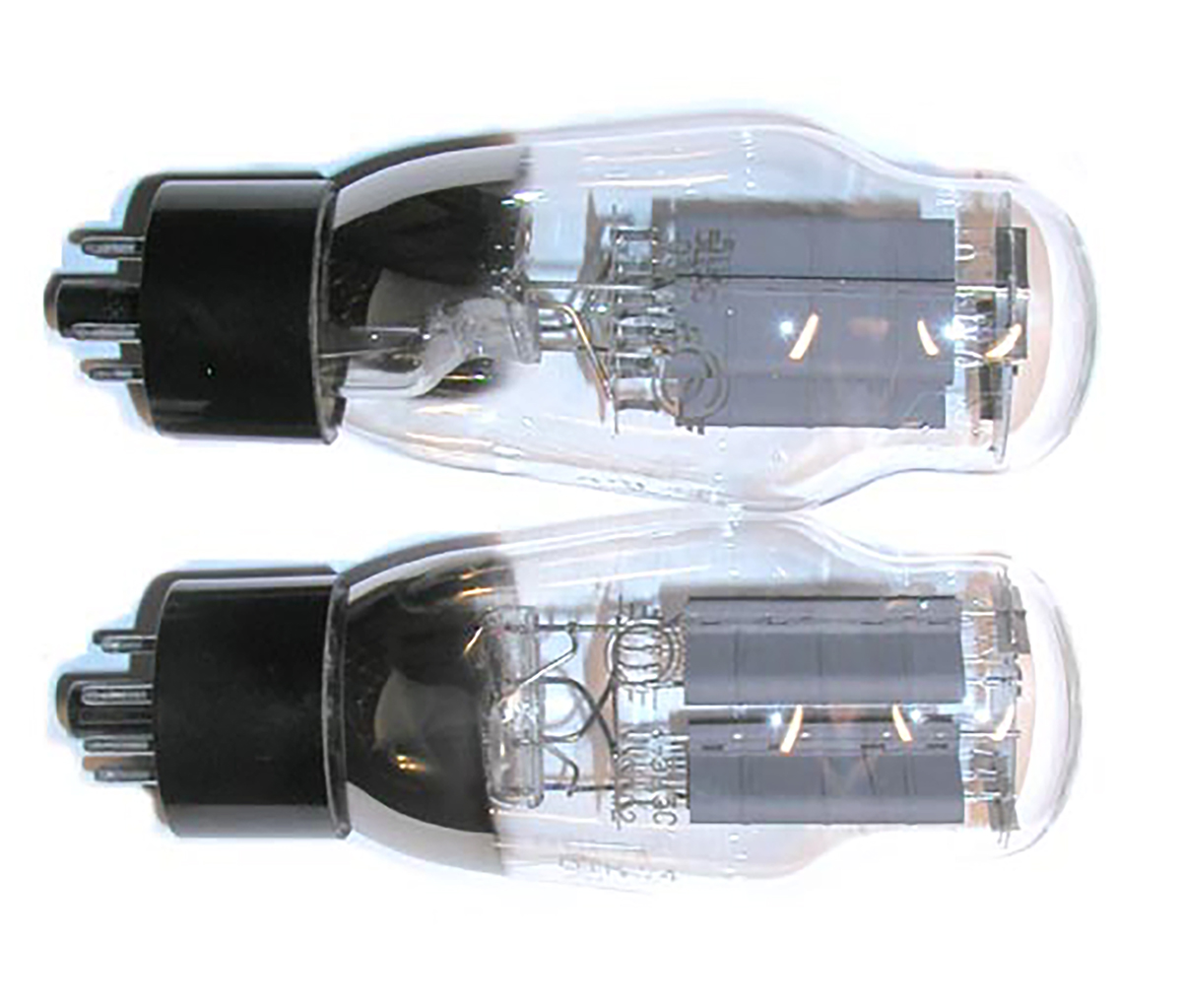

    5Ц3С.

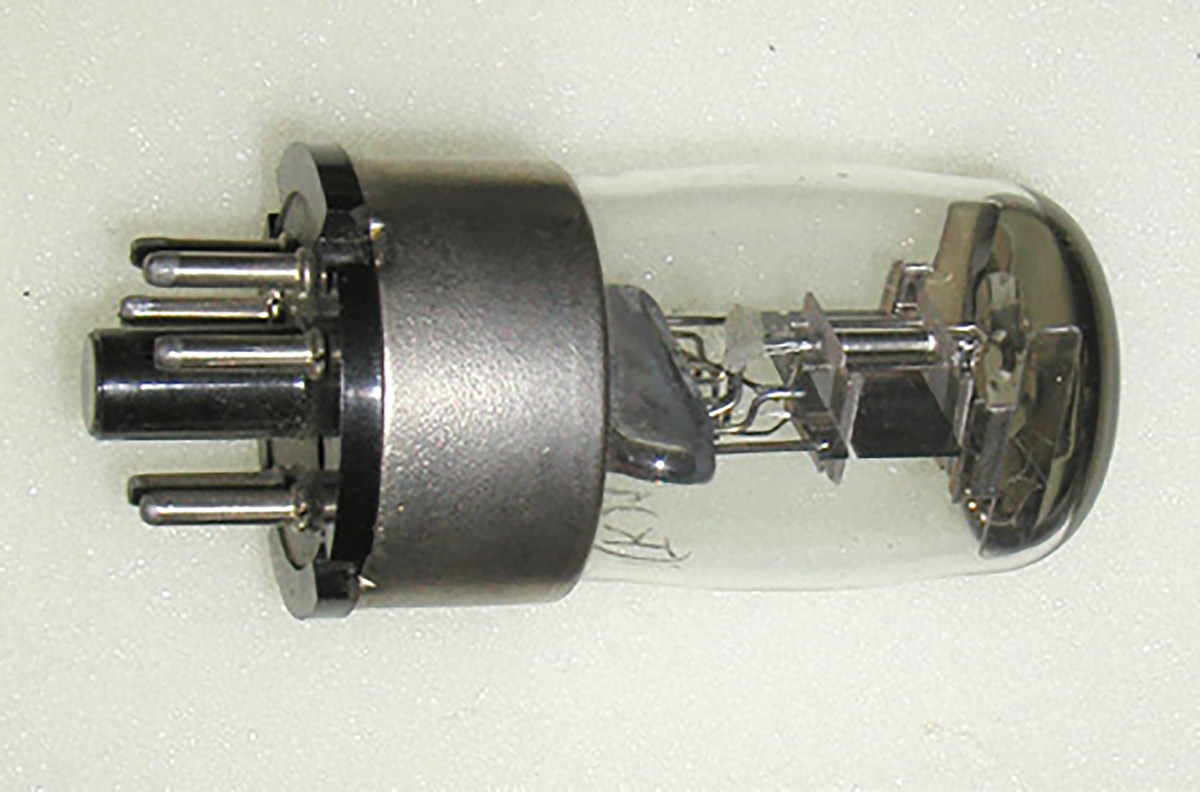

    6Х6С.

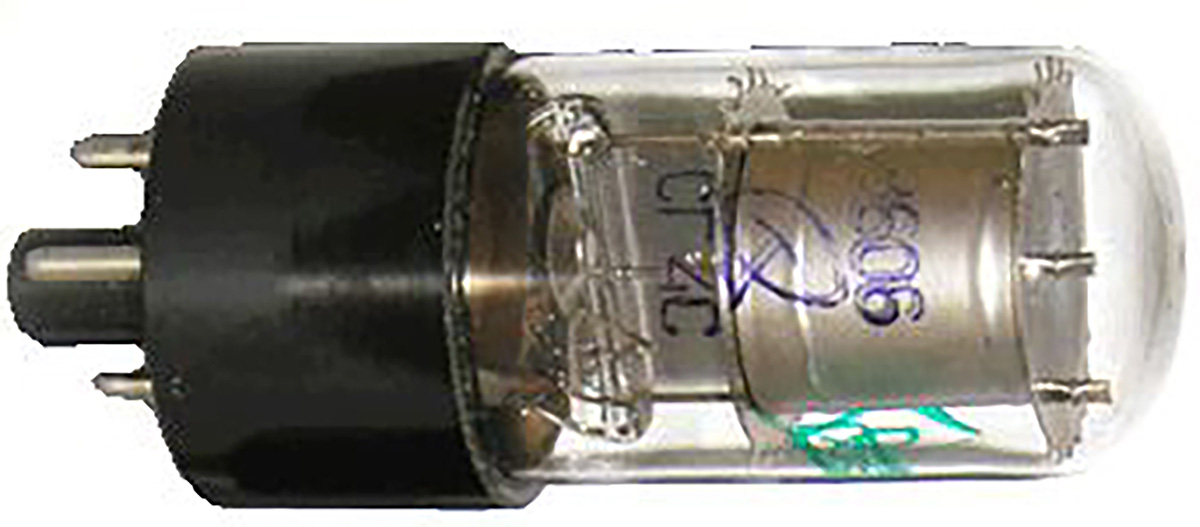

    СГ-2С.

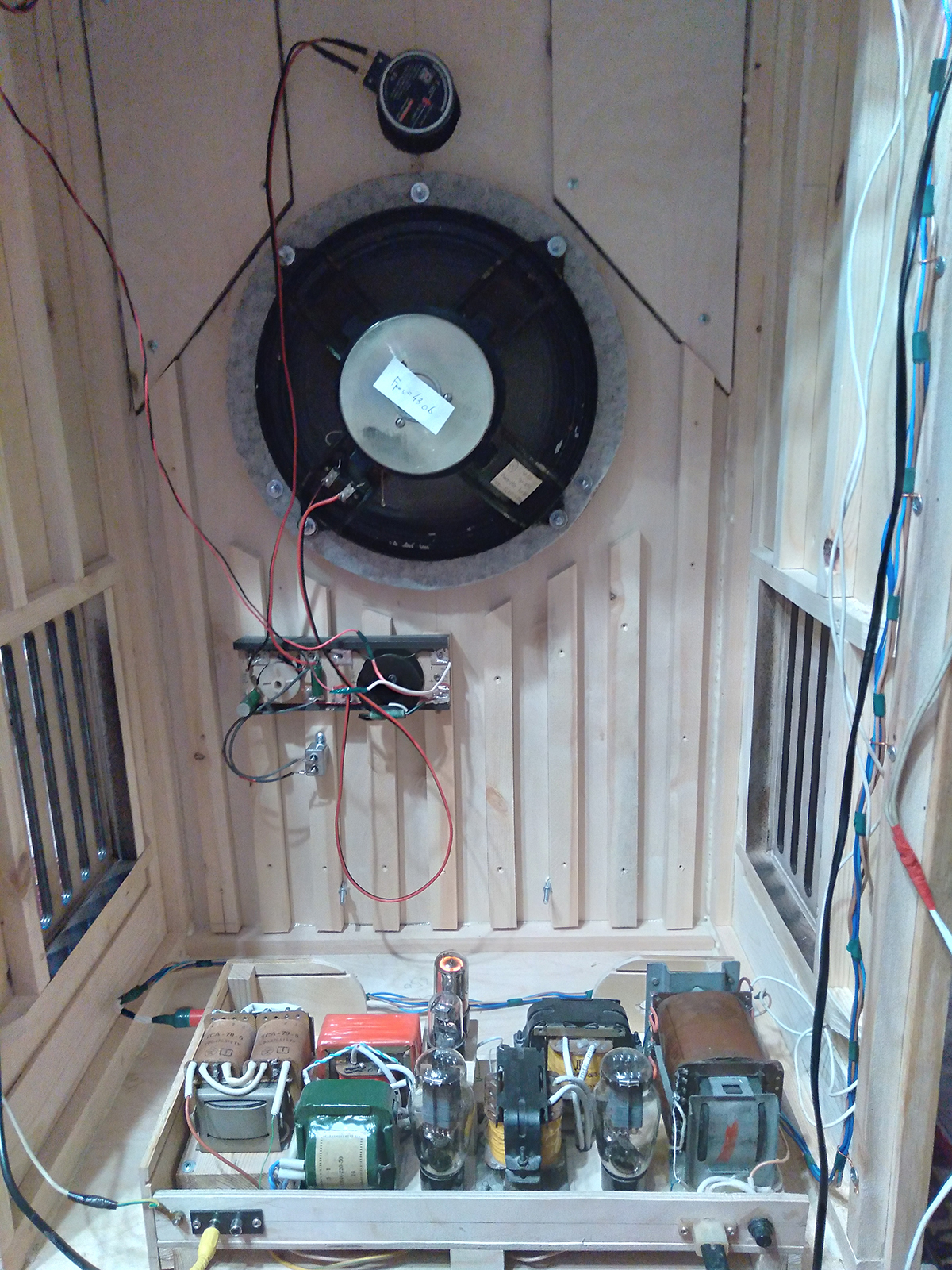

    Установка в корпус.
