УНЧ-SE Ef80 - Gu50. Блок питания. Дроссель.
!!! Жмите на картинку и смотрите мою графику. Выбирайте и заказывайте !!!

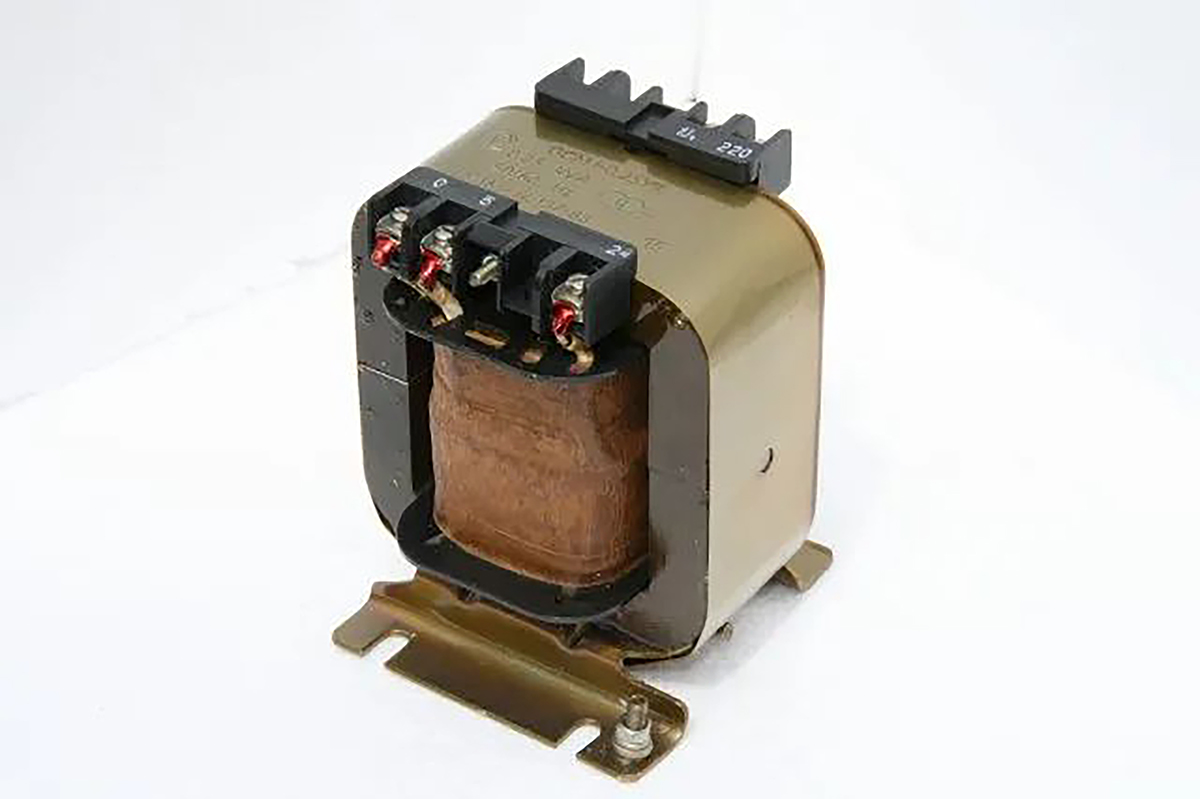

Три дросселя намотаны вручную. Два из них на железе ОСМ-0,063 и третий на железе от силового трансформатора, снятого с УК19-У4.
1 и 2 На ОСМ-0,063 - 1800 витков до заполнения каркаса, провод 0.31, 50 Ом. 3-й На железе от ТС УК19_У4 - 2000 витков, провод 0.31, 70 Ом ( у него сняты обмотки до первички, которую продолжил до заполнения)
