4А32-В

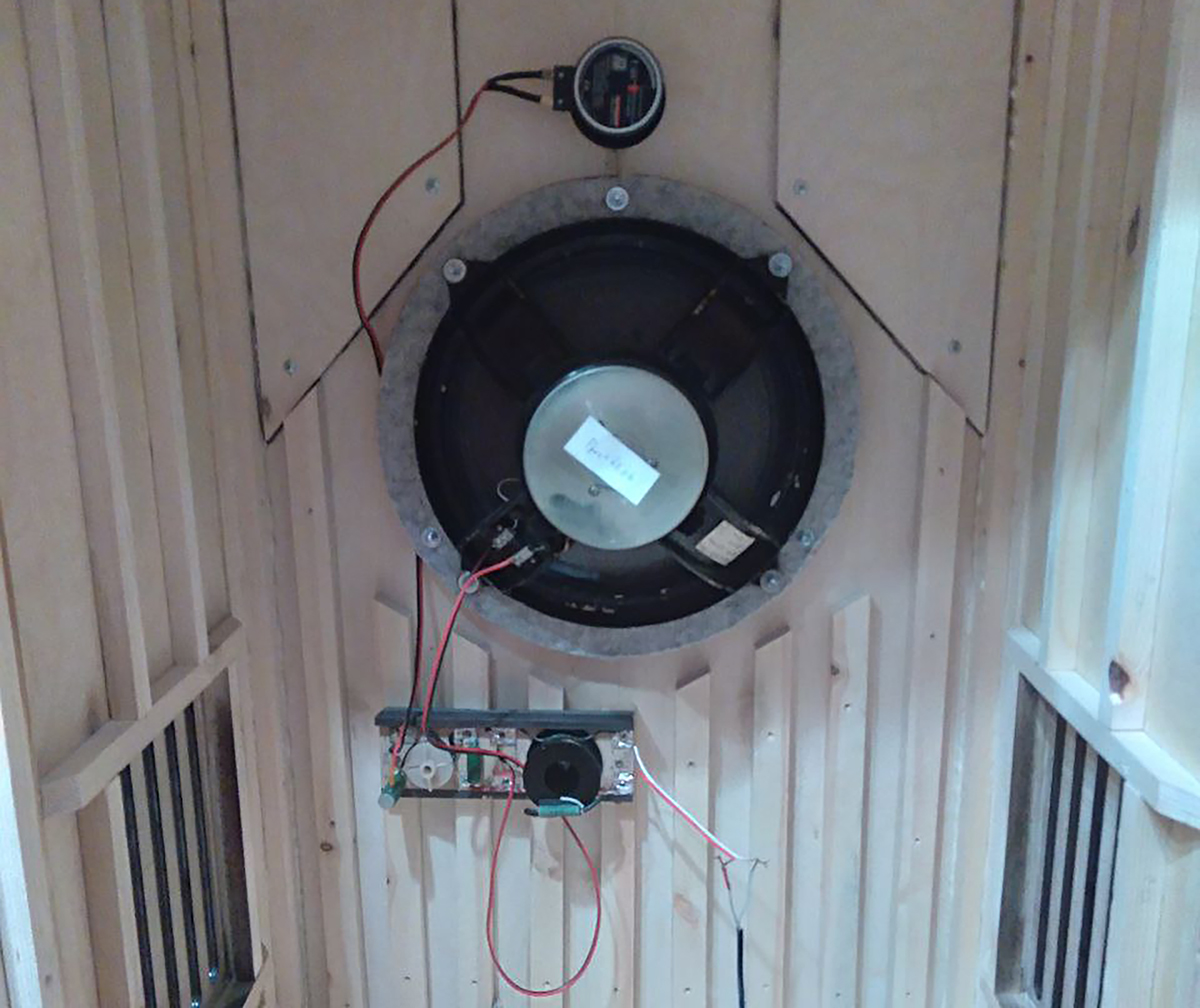

4А32. Характеристики

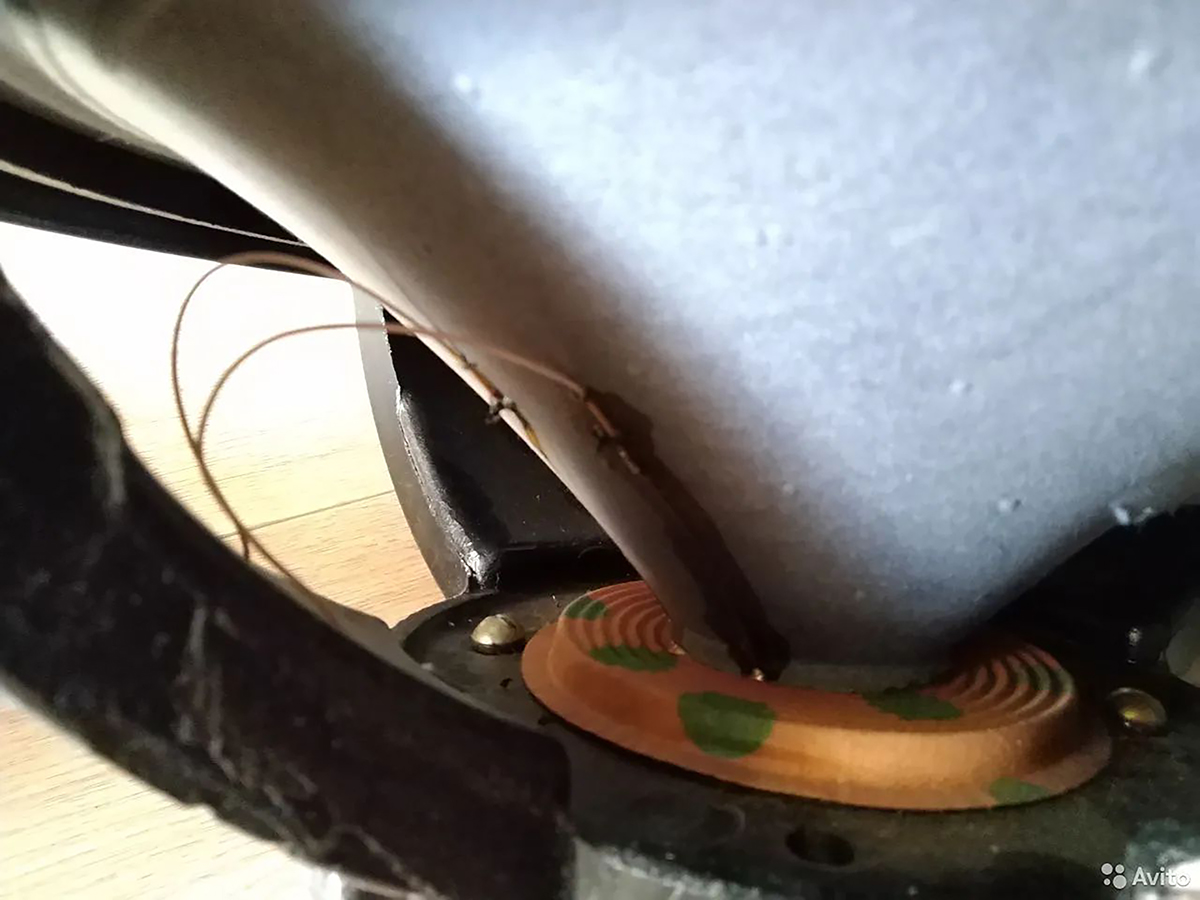

Основные: fр=44...52 гц, Qп=0,33...0,45, Vэ=40...70л. Чувствительность - 95дб Габариты головки(внешний диаметр х высота),мм - 335х215. Вес головки,кг – 6.5. Тип излучателя - Двухконусный:основной-литой бумажный диффузор с криволинейной образующей; дополнительный-жесткий литой бумажный конус. Тип подвеса верхнего края излучателя - двухзвенный гофр с акустичес- кой промазкой. Диаметр излучающей поверхности,мм - 247; дополнительный конус: D,мм - 94; h,мм - 43. Вес излучателя,г - 18,5. Тип центрирующей шайбы - матерчатая бакелизированная гофрирован- ная коробчатая. Рабочий диаметр(шайбы),мм - 85. Каркас звуковой катушки: материал - аллюминиевая фольга; толщина,мм - 0,1. Внешний диаметр звуковой катушки,мм - 45,6. Внутренний диаметр звуковой катушки,мм - 44,5. Диаметр керна,мм - 44,0 (на керне медный колпачёк-короткозамкнутый виток толщиной 0,34 мм). Диаметр отверстия в верхнем фланце,мм - 46,2. Габбариты воздушного зазора(ширина х высота),мм - 1,1х11. Тип и материал магнита - литой керновый ЮНДК-24 (ЮНДК-24 ранее имел шифр АНКО-4; ЮНД-4 ранее имел шифр АН-3 или АНМ (АЛНИ)). Вес магнита,кг - 1,275. Размеры магнита(диаметр х высота),мм - 65-75х50 (керновые магниты имеют форму усечённого конуса,диаметр вершины-диаметр основания). Зазоры,мм: каркас-керн - 0,3; катушка-фланец - 0,25. Диффузородержатель: тип - литой; материал - силумин. Год освоения серийного производства - 1967. Изготовитель - ЛОМО. Назначение головки - широкополосная. Максимальная мощность, Вт - 12. Номинальный диапазон частот, Гц - 40-16000. Неравномерность, Дб - 12. Частота собственного резонанса подвижной системы, Гц - 40. Индукция в воздушном зазоре магнитной цепи, Гс - 11000. Звуковая катушка: марка провода - ПЭЛ; диаметр провода,мм - 0,18; число витков - 130; число слоёв - 2; высота намотки,мм - 13,5; вес обмотки,г - 5,8; номинальное сопротивление,Ом - 16; сопротивление постоянному току,Ом - 12. Литература: Болотников И.М. Громкоговорители.

4А32. Доработка. Разминка. Понижение Fрез.

ТРЕНИРОВКА и ДОРАБОТКА ДИНАМИКОВ 4А-28, 4А-32 и др. Разработана и неоднократно осуществлена М.А.И. Повторена с успехом мной. В результате тренировки и доработки ГГ снижается резрнансная частота громкоговорителей, уменьшается добротность, расширяется полоса пропускания на ВЧ при переносе колпачка в горловину диффузора. Как всем известно, ВЧ воспроизводятся частью диффузора ГГ наиболее близкой к звуковой катушке. Заклеивание колпачком, большим по диаметру, чем горловина кинаповких ШП ГГ делалось для того, чтобы снизить передачу ВЧ шумов от носителя через тракт воспроизведения звукового сопровождения кинофильмов. С этой же целью все кинаповские "пищалки" имели полосу не выше 15и кГц. Повторил И.Клубков в 2000-2001м году, звучание на ВЧ описал и выложил на свой сайт.

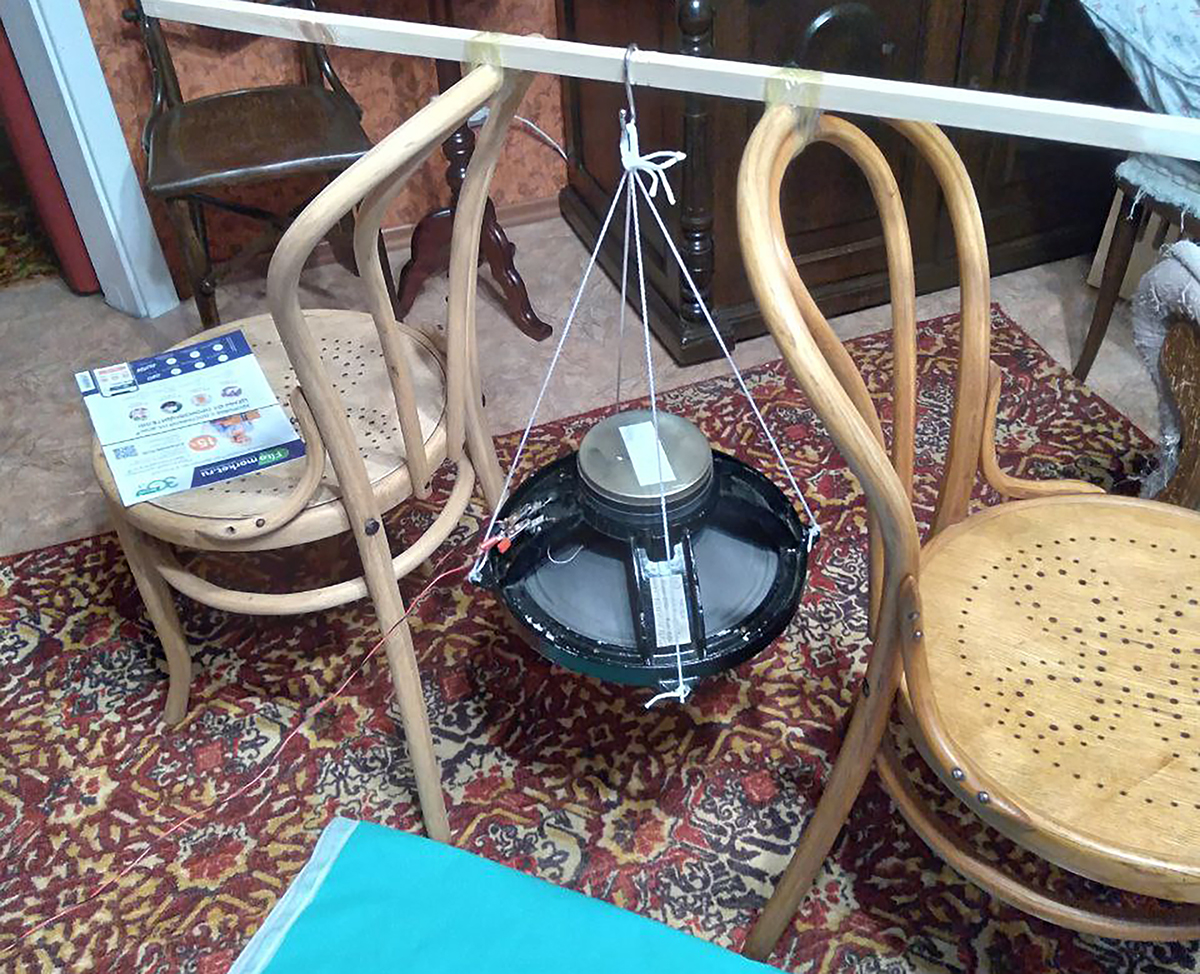

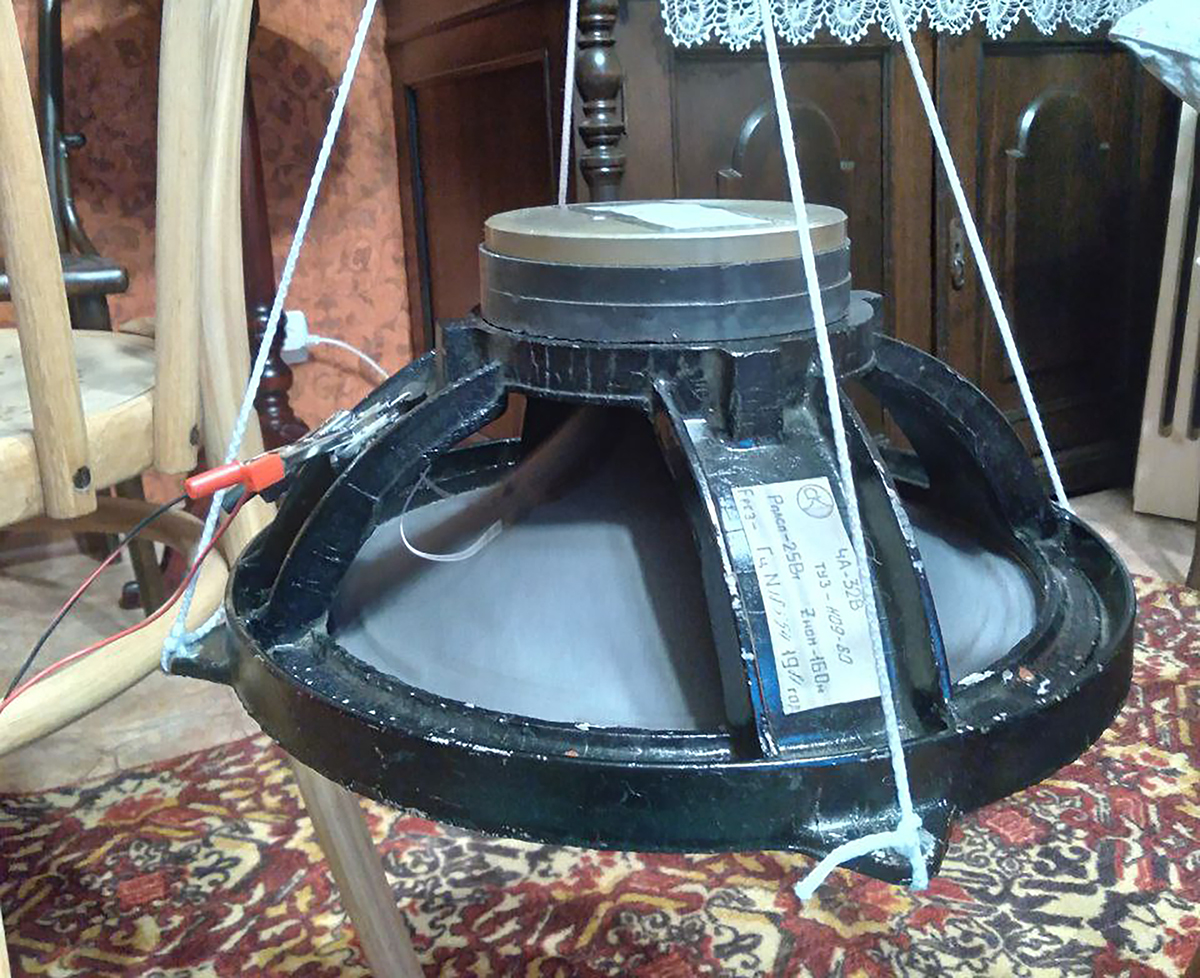

Попробую расcказать подробно, чтобы было понятно всем. Измеряем частоту резонанса. Записываем. Перво-наперво отклеиваем пылезащитные колпачки. Растворителем, спиртом, ацетоном, растворителем 646, Клубков отклеивал бензином. Аккуратно, чтобы внутрь не протек, смачивать периметр колпачка. Немного подождать (5-10 минут) и опять смочить. Через 5-10 минут попробовать отлепить колпак. Если крепко держится, то опять смачивать. Должен практически без усилий отойти. Я смачивал из шприца с металлической иголкой. Далее берем кисточку акварельную и водой смачиваем гофр диффузора. Вот тут сложно объяснить, сколько лить воды. Я смачивал сначала выпуклости гофра, а потом впадины. Пока мочишь выпуклости, вода скатывается во впадины. Воду надо сразу же размазывать кисточкой по впадине, чтобы не собиралась в одном месте. Переворачиваем динамик и смачиваем с другой стороны. Потом ждем минут пять - десять. За это время бумага на гофре пропитается и поверхность ее несколько подсохнет. Я не указываю с какой стороны начинать, с какой больше понравится. Смачиваем снова. С обеих сторон, только со стороны магнита смачиваем еще 1 см от гофра в сторону магнита. Подвешиваем динамик за крепежные отверстия магнитом вверх, так, чтобы от динамика до пола, либо любой горизонтальной поверхности было не менее 40-50 см. Подаем на динамик 20 Гц через усилитель. Ручку усилителя выворачиваем так, чтобы диффузор чуть "бился" о диффузородержатель, потом немного убавляем, получаем максимальную амплитуду колебаний диффузора. Через 10 минут отключаем усилитель и осматриваем поверхность гофра с обеих сторон. Если нет помятостей, то включаем снова и оставляем на 30 минут. Снова выключаем усилитель. Осматриваем гофр. Если появились места с помятостями, то при промочке следующей эти места надо выровнять и мочить их поменьше.

Повторить промочку-просушку 3-4 раза, при этом "гонять" динамик до полного высыхания гофра. При второй и третьей сушке усилитель сразу выводим на МАКСИМАЛЬНУЮ амплитуду и сушим до полного высыхания. После каждой такой сушки измеряем частоту резонанса. Частоту тренировки можно снизить до 17 Гц, но не забывать о МАКСИМАЛЬНОЙ амплитуде диффузора при тренировке. После третьего-четвёртого раза частота резонанса может снизиться до 35-38 Гц. Далее для расширения полосы пропускания по ВЧ, для уменьшения Qts - следующее: Берем теннисный шарик и отрезаем от него сегмент (примерно треть шарика), словом такой чтобы он максимально глубоко вошел в конус но не провалился совсем. Резать шарик лучше лезвием бритвы "Hева", только поперек лезвия надо провести несколько раз алмазным надфилем. Получится минипилка. Изнутри сегмент несколько утончить наждачной шкуркой, а с выпуклой стороны закрасить чёрным спиртовым маркером, Сушим. Вклеиваем в конуса нитроклеем или БФ.(Для 4А28) Вместо теннисного шарика можно вырезать, а для 4А-32 нужно вырезать сегмент из старого откленного колпачка, предварительно несколько раз промазав его тёмным нитролаком (лак для ногтей). Все вроде? Все телодвижения с оклейкой войлоком, герметиком или резиной металлических штампованных диффузородержателей много раз уже описаны. Магниты (феррит-бариевые)можно просто покрыть клеем БФ, чтобы не крошились, а можно изолентой обмотать, как Иван Клубков сделал.

М.А.И Если гофр диффузора 4А-32 пропитан, я делал тренировку, промачивая бензином для зажигалок и растворителем 646, в обоих случаях - положительный результат. При правильной тренировке частота резонанса 4А-28 уменьшается в среднем с 65Гц до 38-40Гц, 4А-32 в среднем с 55Гц до 35-36Гц, но нужно через неделю снова измерить резонансную частоту, обычно они немного повышается, в среднем на 2Гц. Я тренировал 4А-28 ЛОМО, получил 37Гц, через неделю частота увеличилась до 39Гц, и имеет такое значение уже 5лет. Громкоговорители "Аудакс" 24РА15, резонансная частота с 70Гц снизилась до 36Гц, через неделю увеличилась до 38Гц и два года имеет такое значение. При переносе колпачка в горловину диффузора верхняя граничная частота увеличилась с 14 до 18кГц.

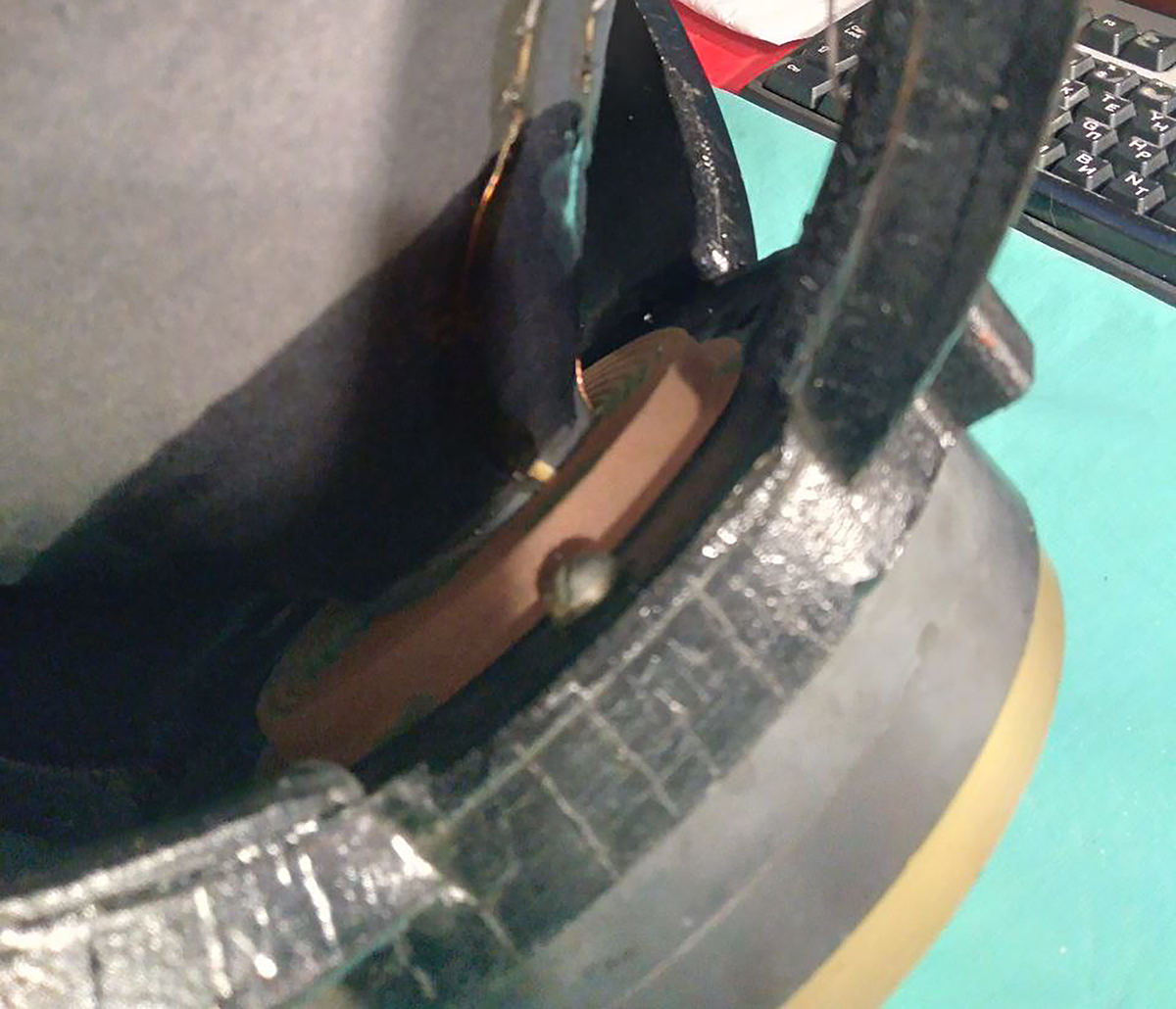

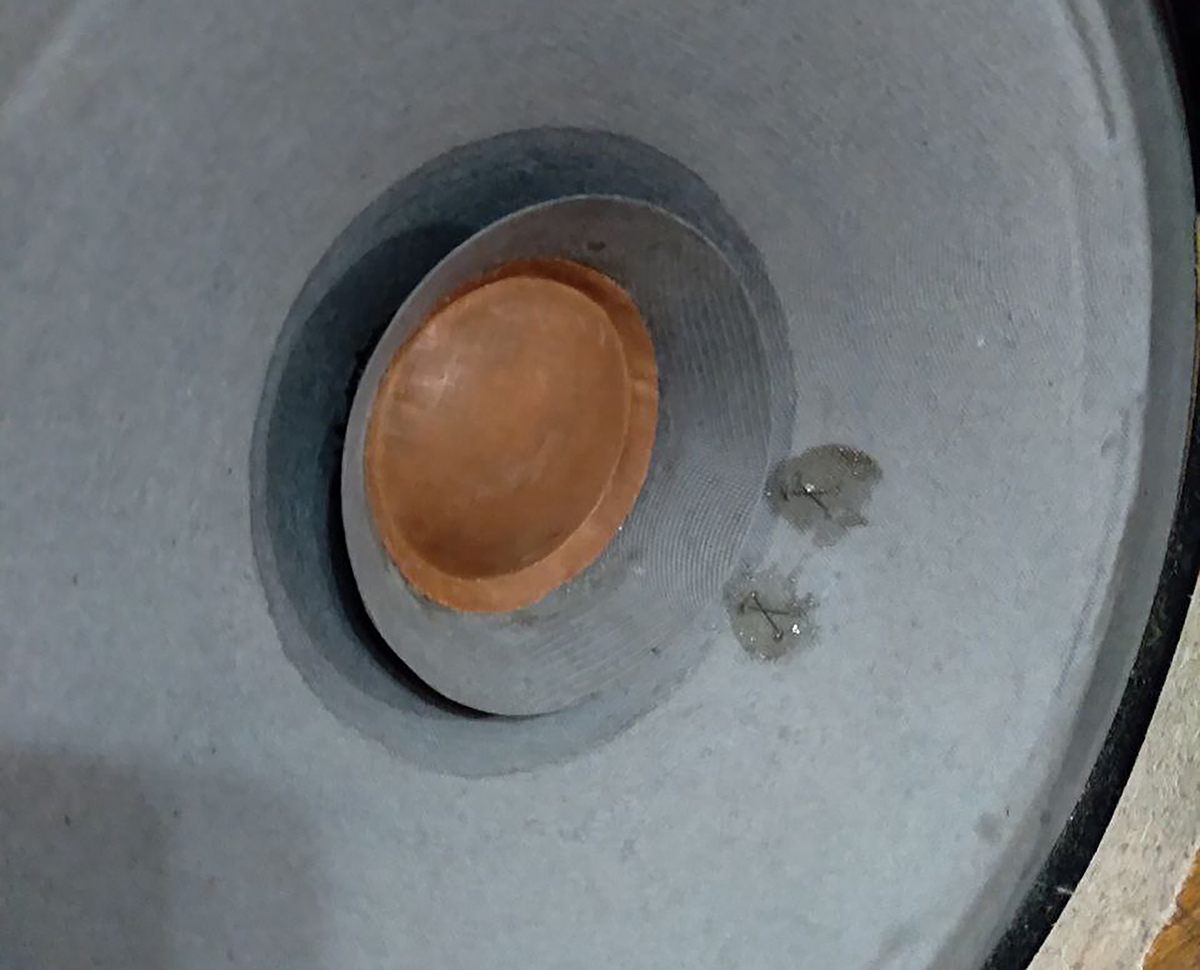

4А32. Хитиновая пропитка.

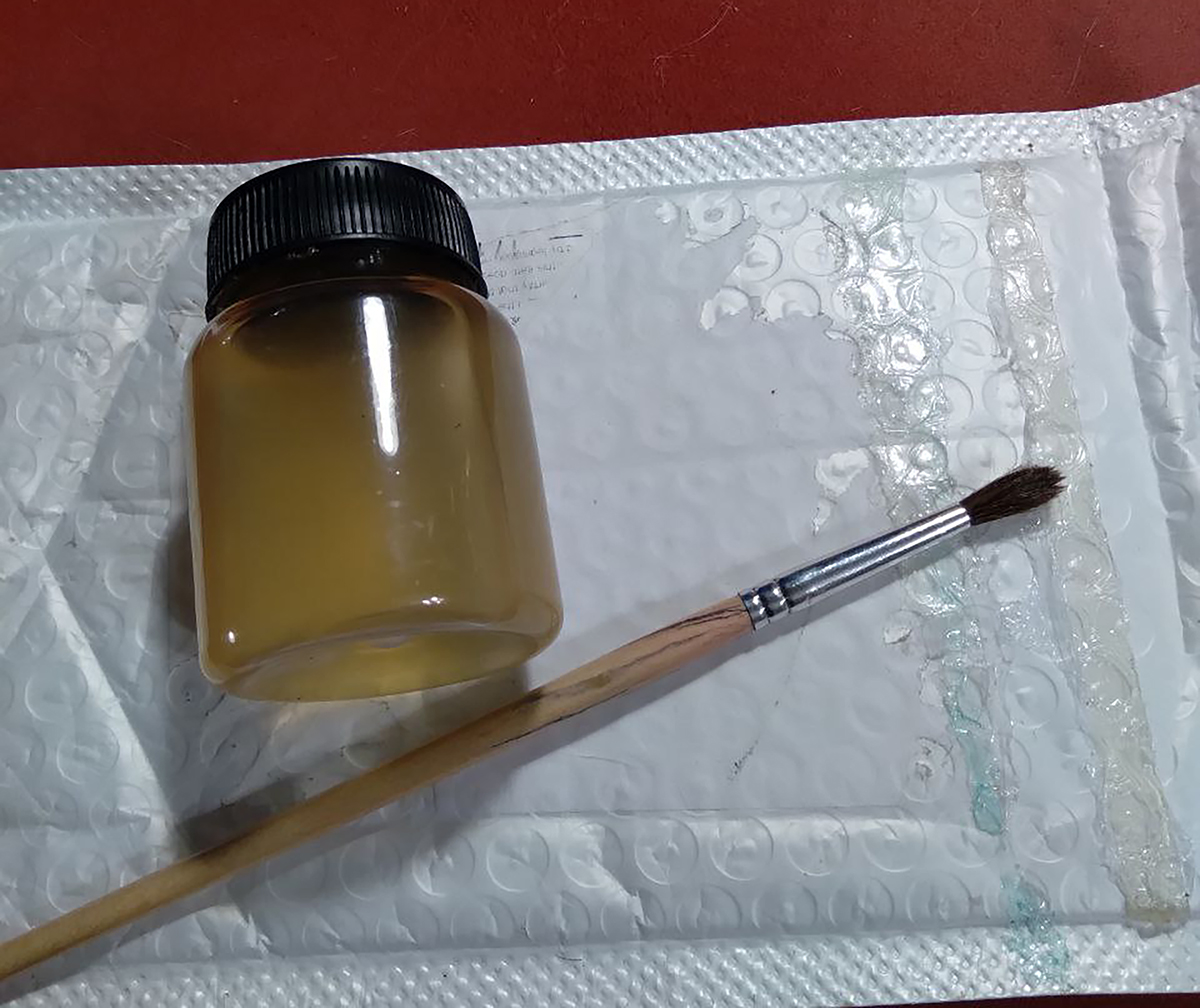

Цвет желто-грязноватый. Белым диффузорам придаст желтизну. Запах - легкий уксусный. консистенция жидкого киселя. С воробевкой не сравнивал из-за неимения. Состав- чистый 100% хитозан изготовленный из морских ракообразных, вода из Байкала. Бумага становится жестче , прочнее на разрыв. Порывы диффузора склеивает хорошо. Разрыв почти не виден. Виден след пропитки.

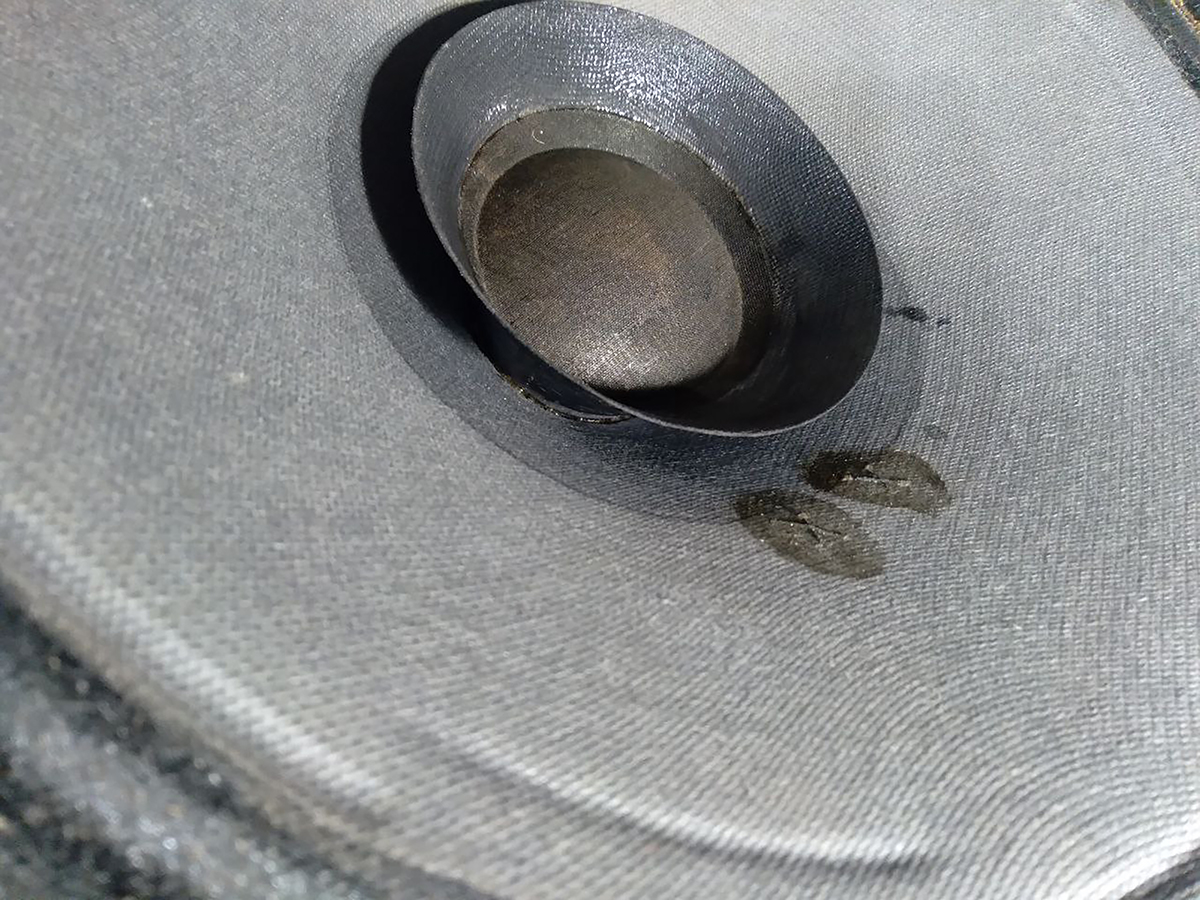

ДИФФУЗОР. Пропитать центр хитином. Одну треть от центра. В любом случае на подвес заходить не надо. Белячьей кистью №4 наносим от центра к краю по спирали. Увлажнение среднее. Без потеков. На 12 "дюймовый диффузор примерно 10 мл пропитки. После высыхания иногда полезно пропитать и тыльную сторону.

РУПОРОК. Конус рупорка 4а-32 промазывается 2 раза после высыхания первого слоя. Обработать хитиновой 2 слоя. Колпак я бы убрал. Тыльную сторону не повредит. торец тоже.
