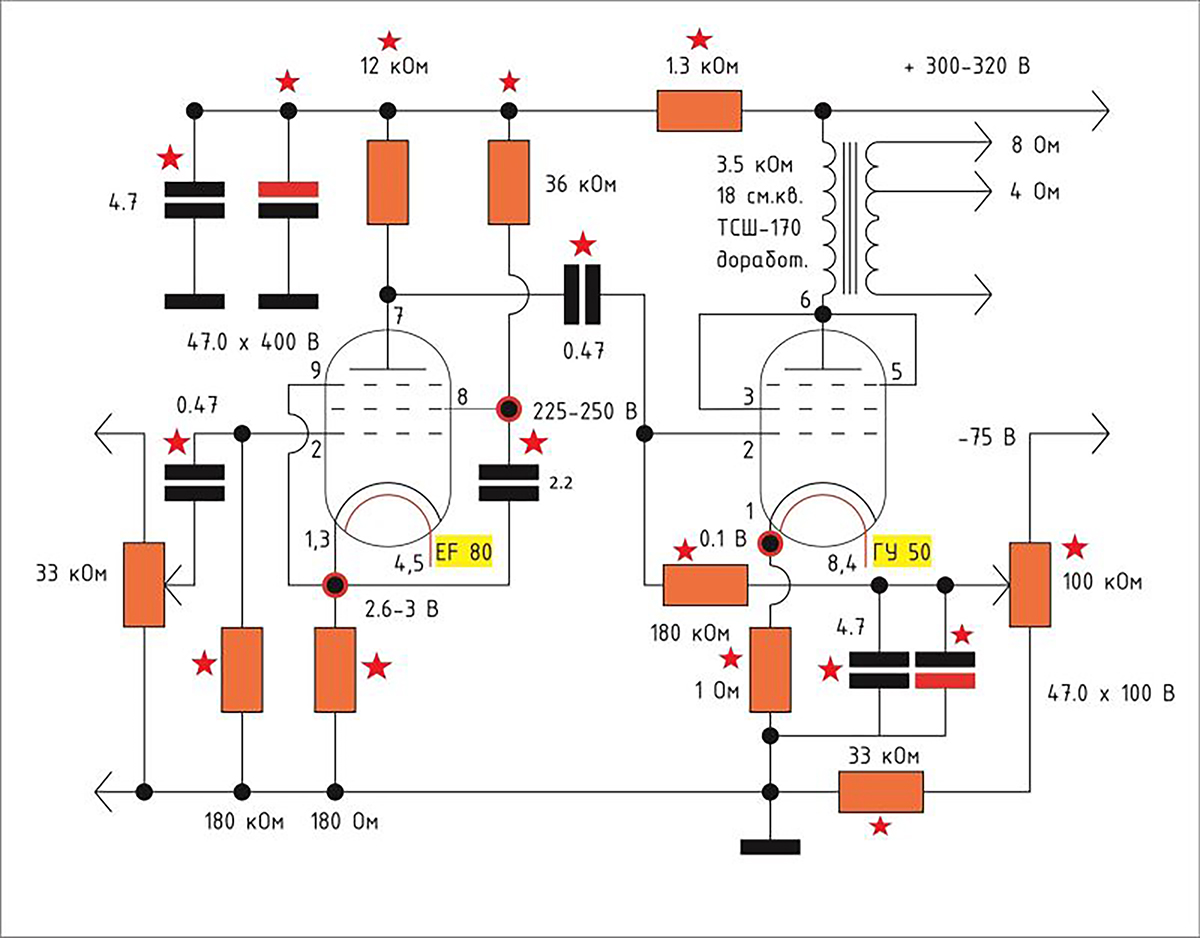

УНЧ-SE Ef80 - Gu50. Комплектация.

• Конденсатор полярный (емкость) – 47 мкф х 400 в. – 2 шт.
• DG25C-B-03P-13-00AH (клемник 3 штырька) – 1 шт.
• DG25C-B-04P-13-00AH (клемник 4 штырька) – 1 шт.
• DG25C-B-06P-13-00AH (клеммник 6 штырьков) – 2 шт.
• Конденсатор полярный (емкость) – 47 мкф х 100-200 в. – 2 шт.
• Конденсатор неполярный – 4.7 мкф х 400-450 в. – 4 шт.
• Конденсатор неполярный – 4.7 мкф х 100-200 в. – 2 шт.
• Конденсатор неполярный (разделительный) – 0.47 мкф х 400 в. – 4 шт.
• Резистор 180 ком – 4 шт.
• Резистор 12 ком – 2 шт.
• Резистор ПТМН 36 ком – 2 шт.
• Резистор 1.3 ком – 2 шт.
• Резистор 180 ом – 2 шт.
• Резистор 1 ом – 2 шт.
• Резистор 33 ком – 2 шт.
• Резистор переменный 33 ком на вход – 2шт.
• Резистор переменный СП4-1В 0.25 Вт 100 кОм на смещение– 2 шт.
• Панелька (под плату) для ГУ-50 – 2 шт.
• Панелька (под плату) для EF-80 – 2 шт.
• Лампы и трансформаторы описаны в отдельных вкладках

УНЧ-SE Ef80 - Gu50. Блок питания. Схема. Комплектация.



• Конденсатор полярный (емкость) – 47 мкф х 200в. – 2 шт.
• Конденсатор НЕ полярный – 2 шт.
• Конденсатор полярный (емкость) – 220 мкф х 400-450 в. – 3 шт.
• Резистор 200 ом х 0.5 вт – 4 шт.
• Резистор 2 ком х 1 вт. – 1 шт.
• Трансформатор накала - ТН-44
• Трансформатор на смещение - доработанный ТСА-70-6
• ТС, Дроссели и лампы описаны в отдельных вкладках
