| Ботик Петра в моделях проекты Ботика Петра Первого, выполненные руками судомоделистов |

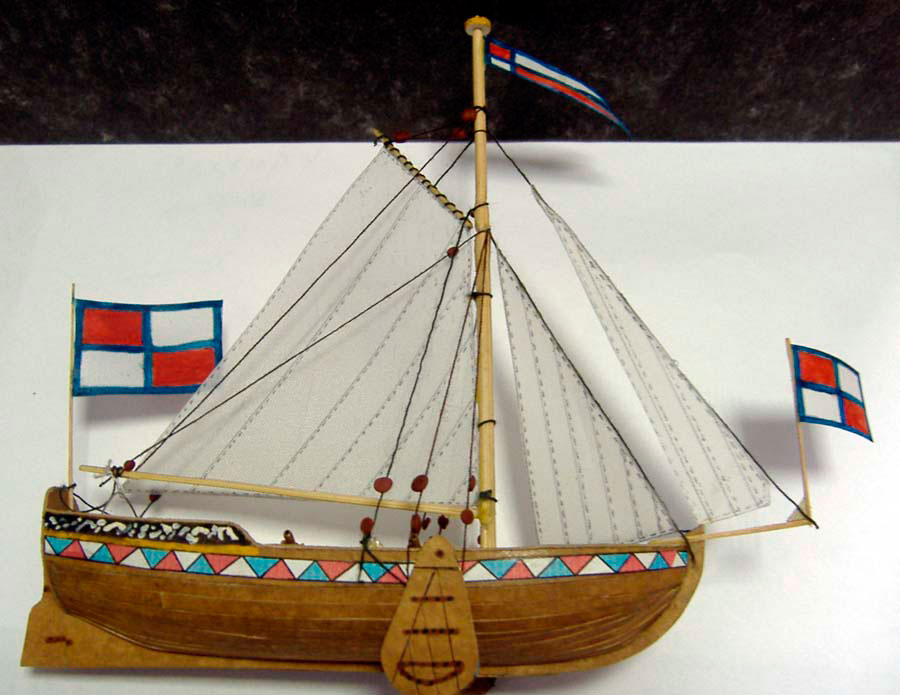

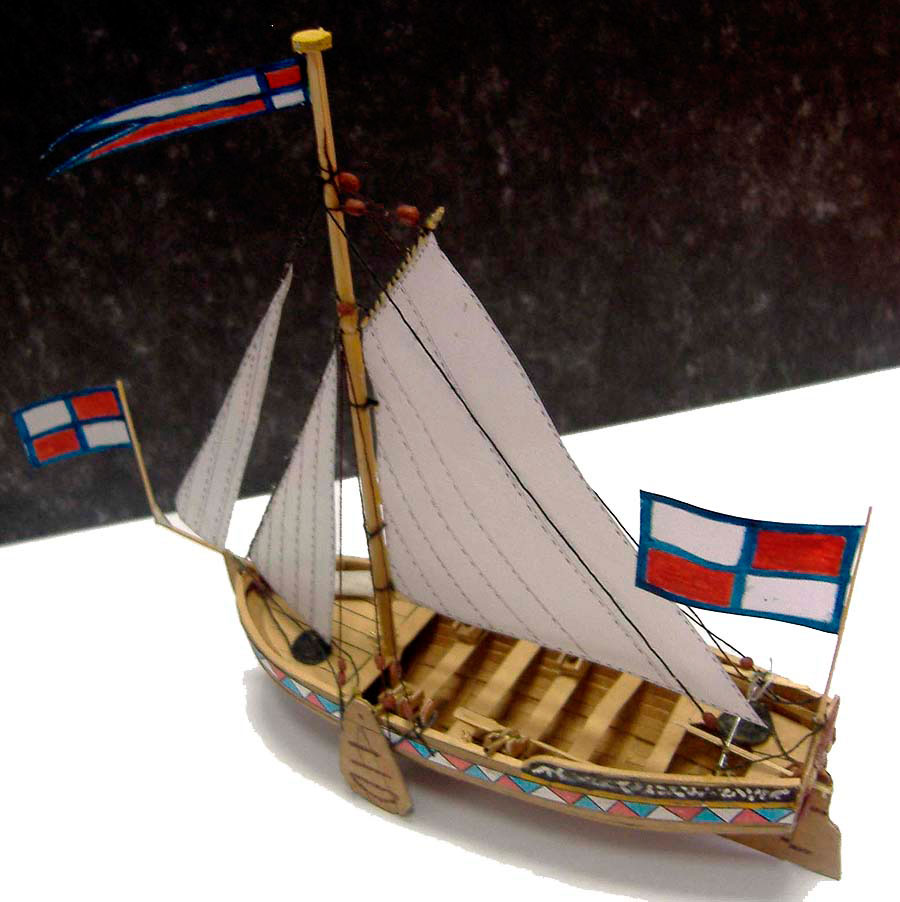

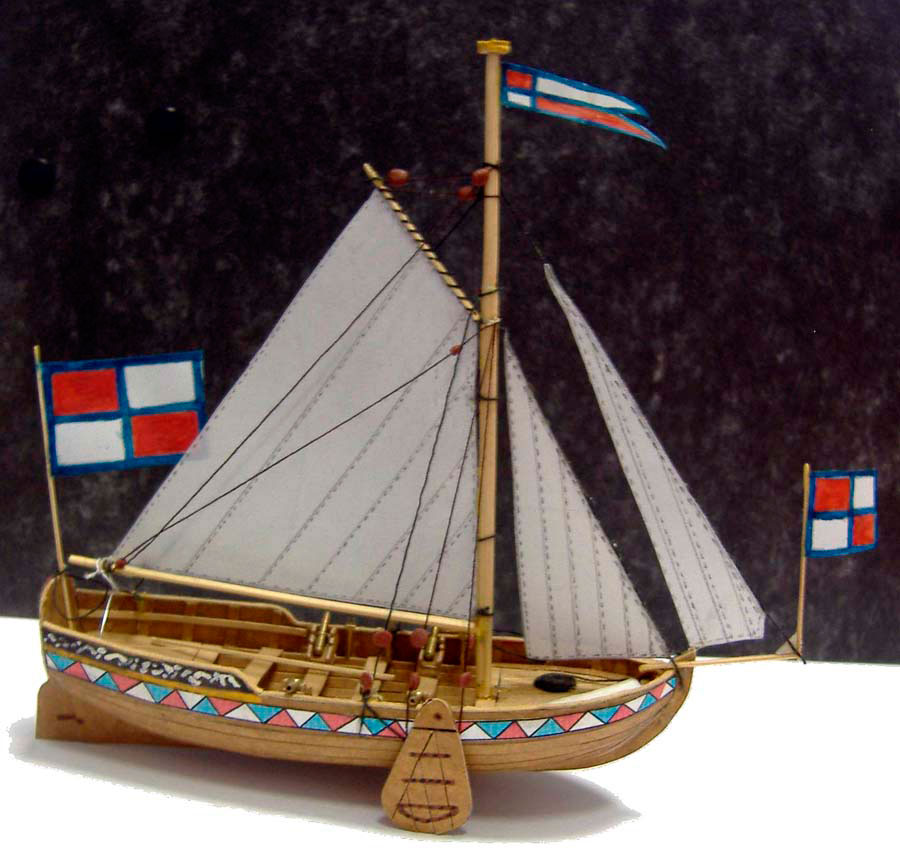

| Модель Ботика Петра I, Масштаб: 1:50 Автор: Комаров Сергей Геннадьевич, г.Прокопьевск, Кемеровская область; Материал: Картон от пластилиновой коробки; Время изготовления - 2010г. Использованные чертежи: Пакет из 3-х листов: формат А3, © Войшвилло Е.В., Ларионов А.Л., Опубликовано с правками: "MODELARZ", Andrzej Rosinski, 1977, Польша 1. Общий план,Паруса,Такелаж,Вид с носа, кормы,Гик,Гафель, М:1:30;2. Теоретический,Разрез по ДП,План вн.расположения,Мидель,Сечения(2),Деталировки М:1:30; 3. Проекция "Корпус",М:1:15, Флаги по состоянию на 1722 год;ПЕРЕЙТИ К ЧЕРТЕЖАМ

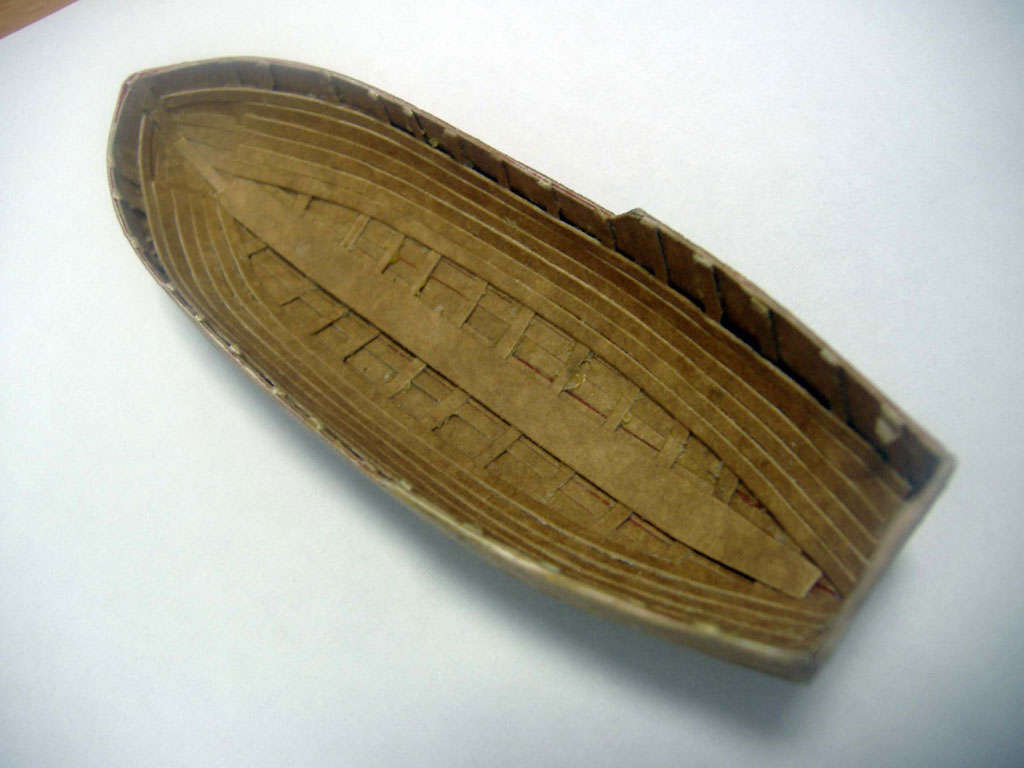

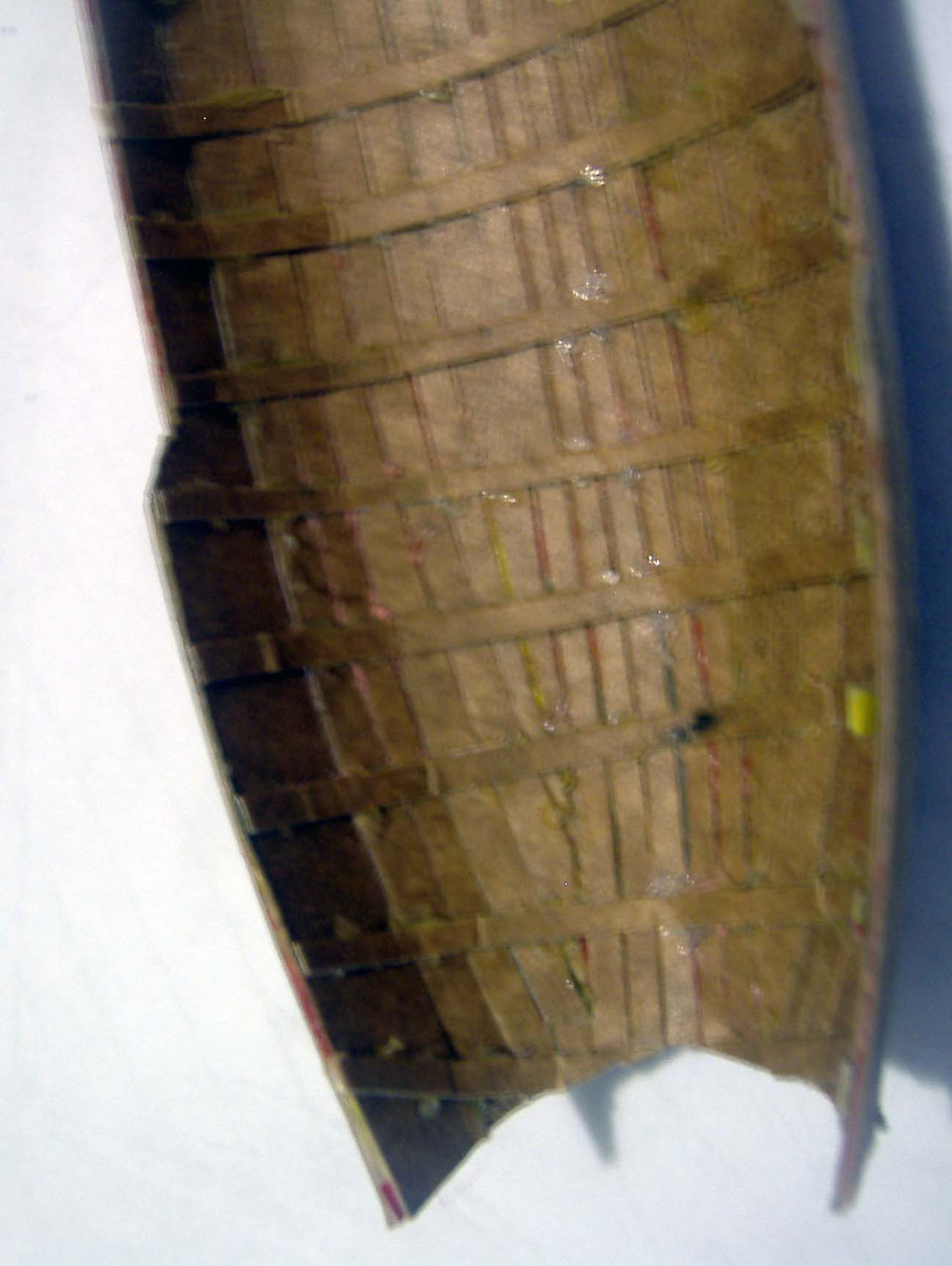

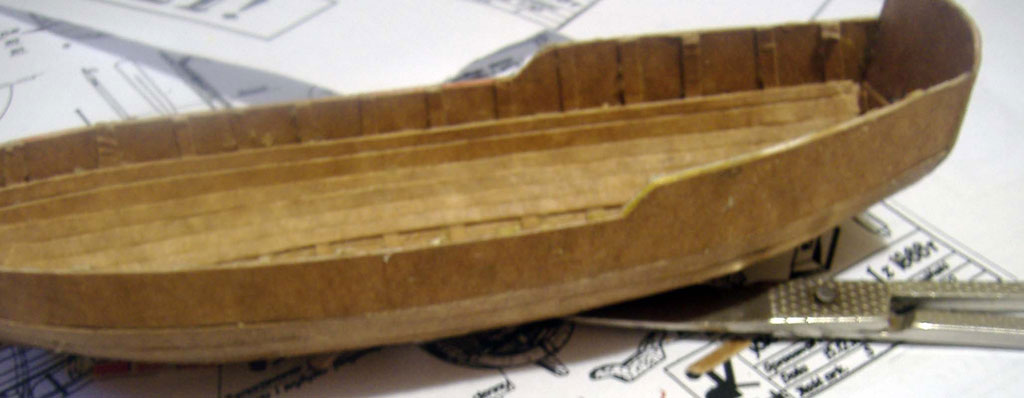

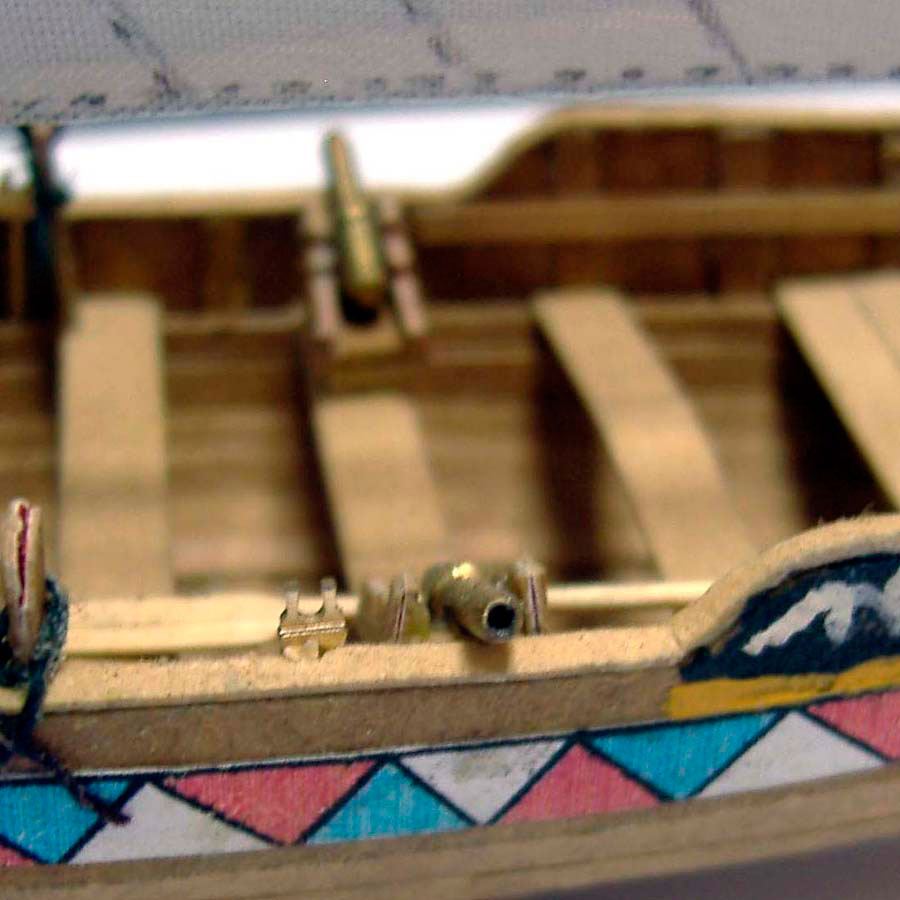

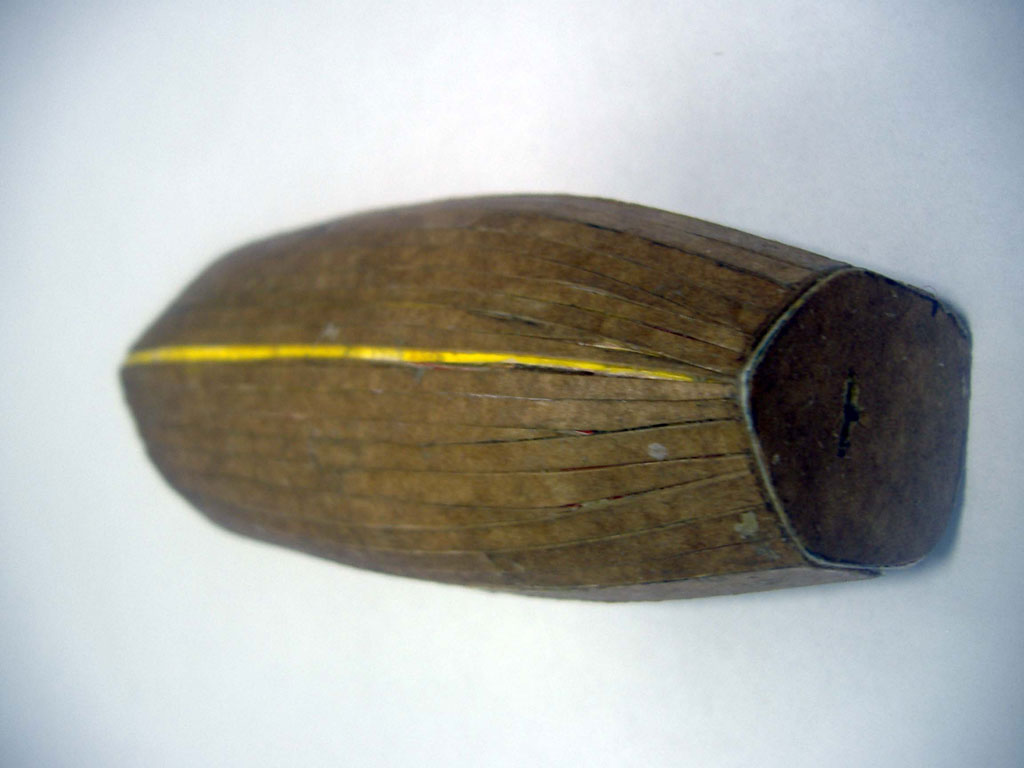

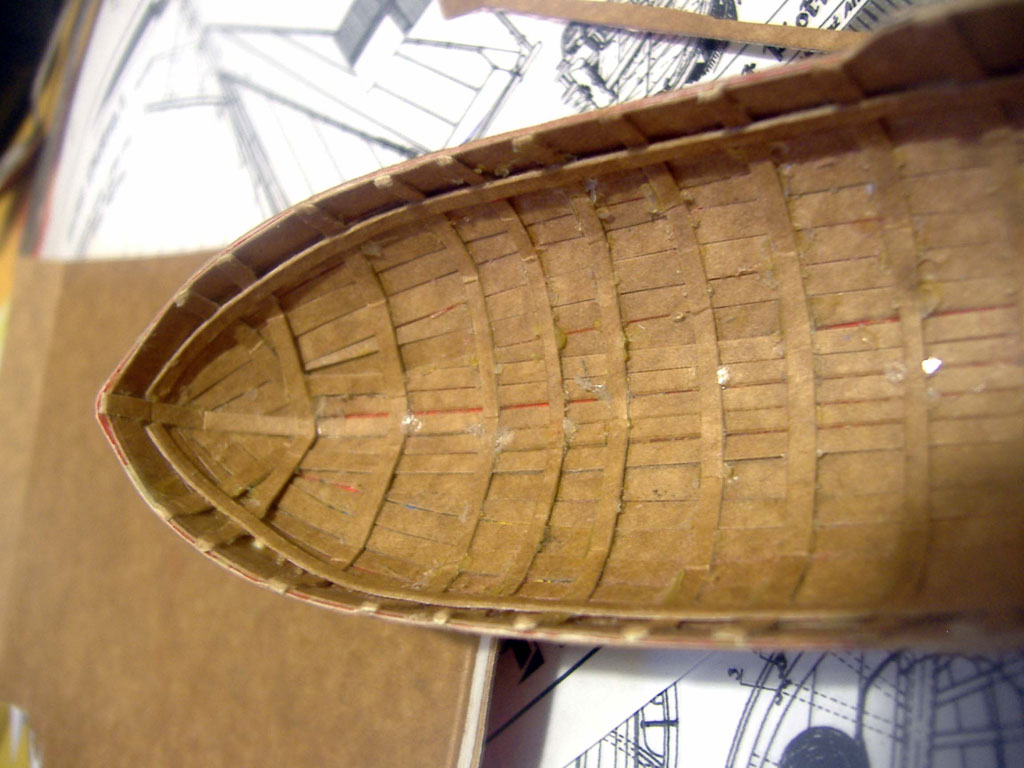

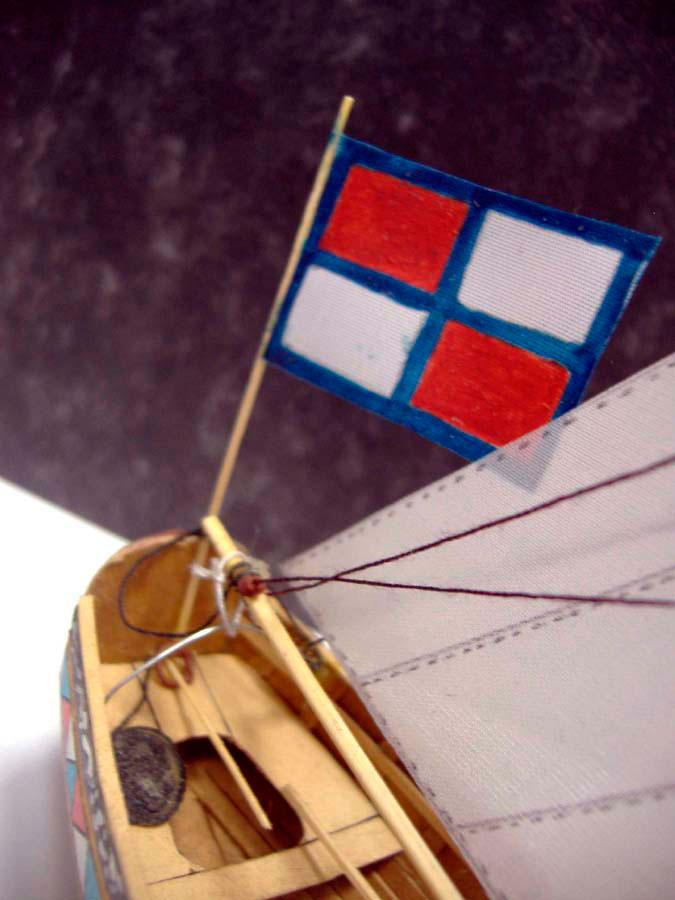

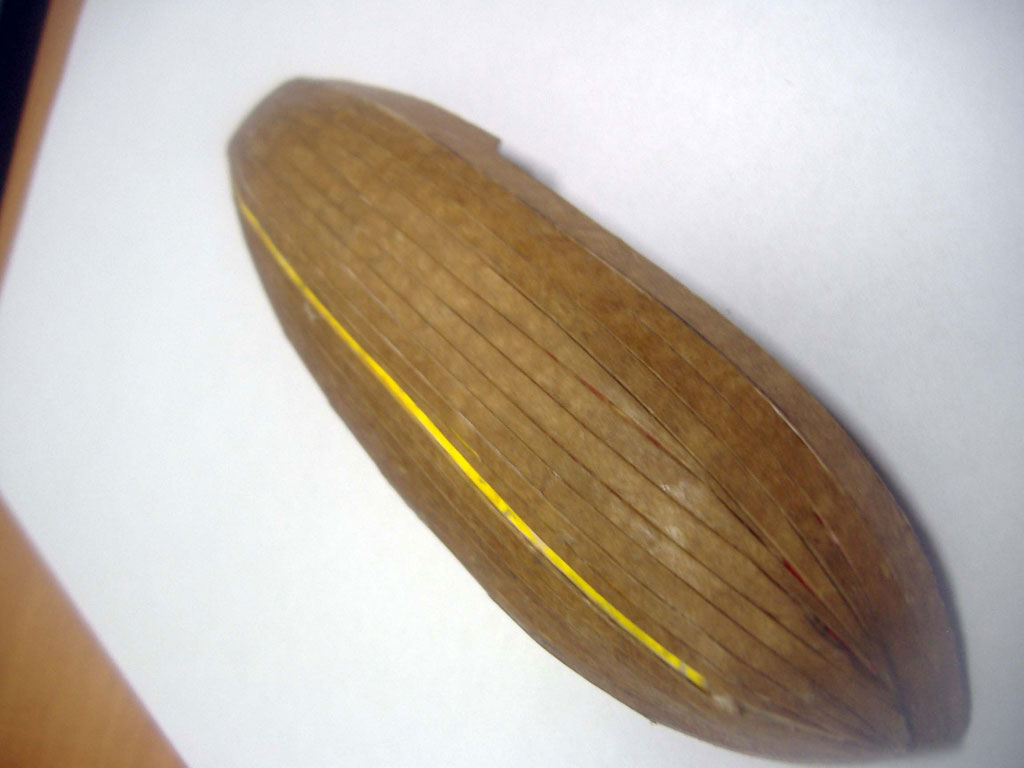

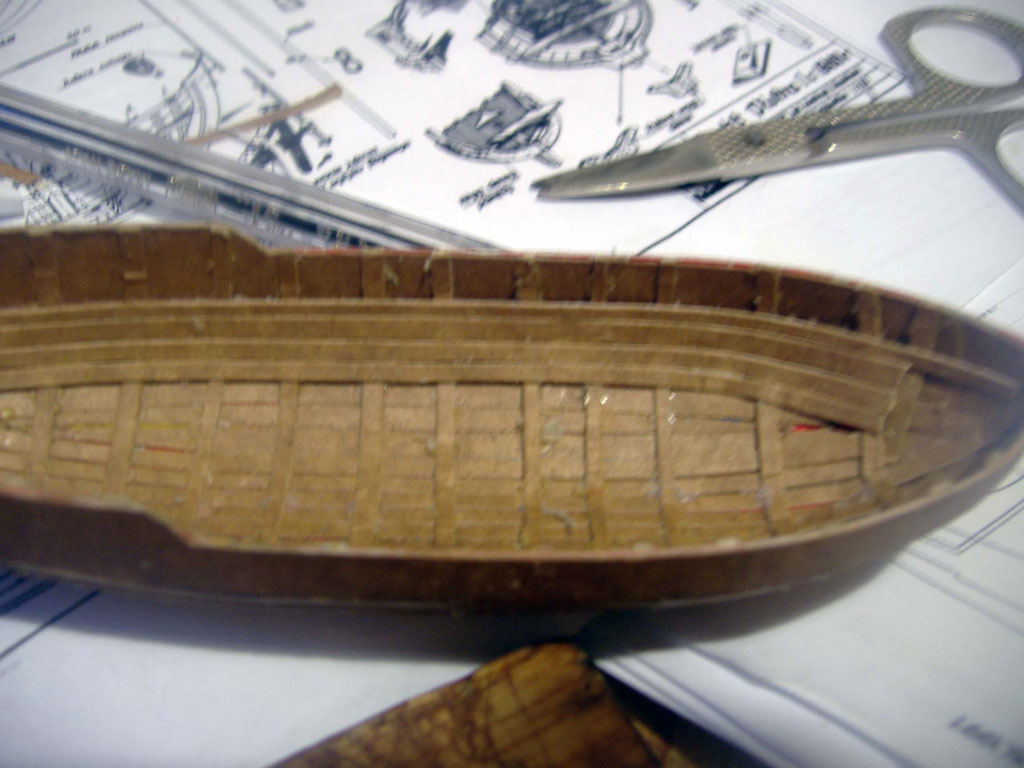

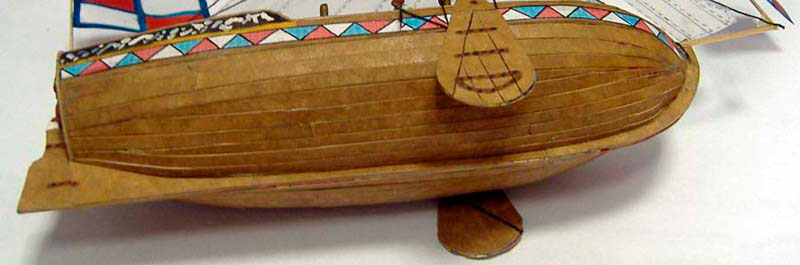

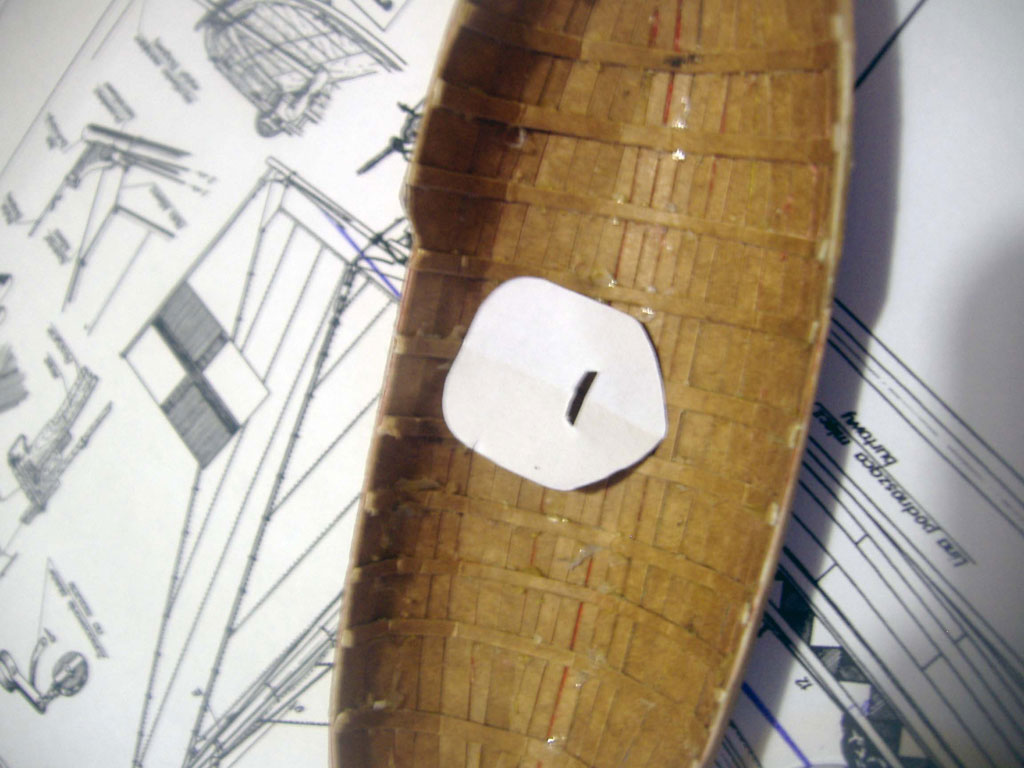

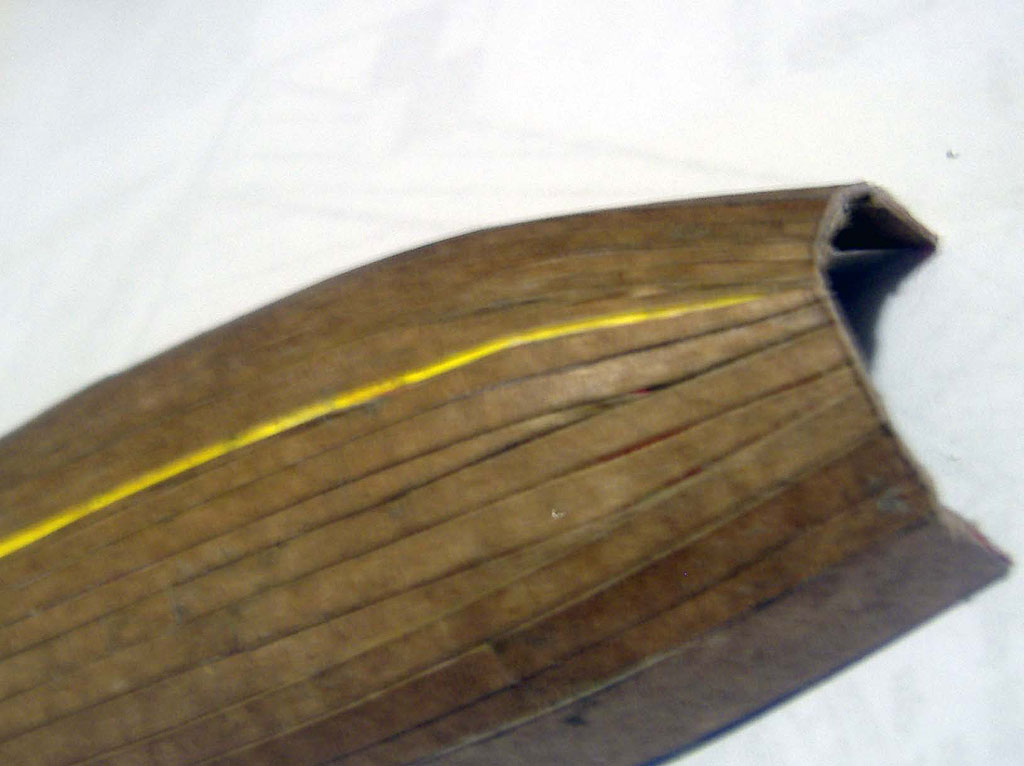

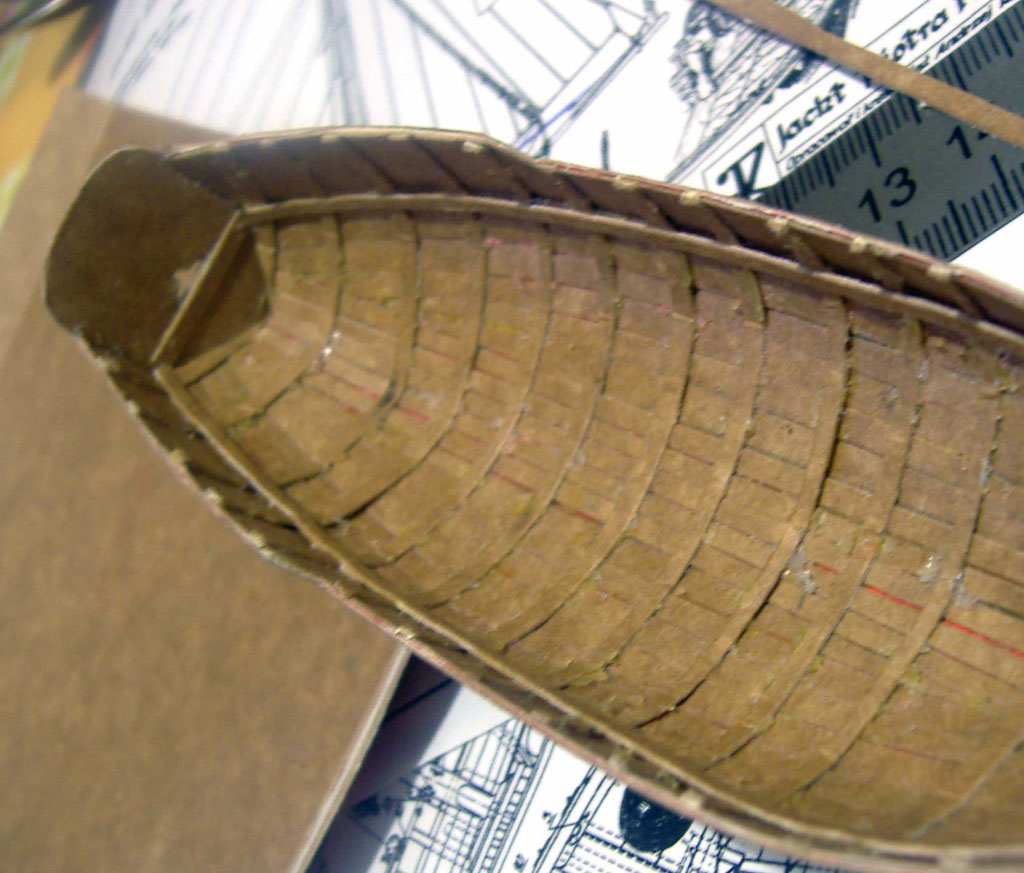

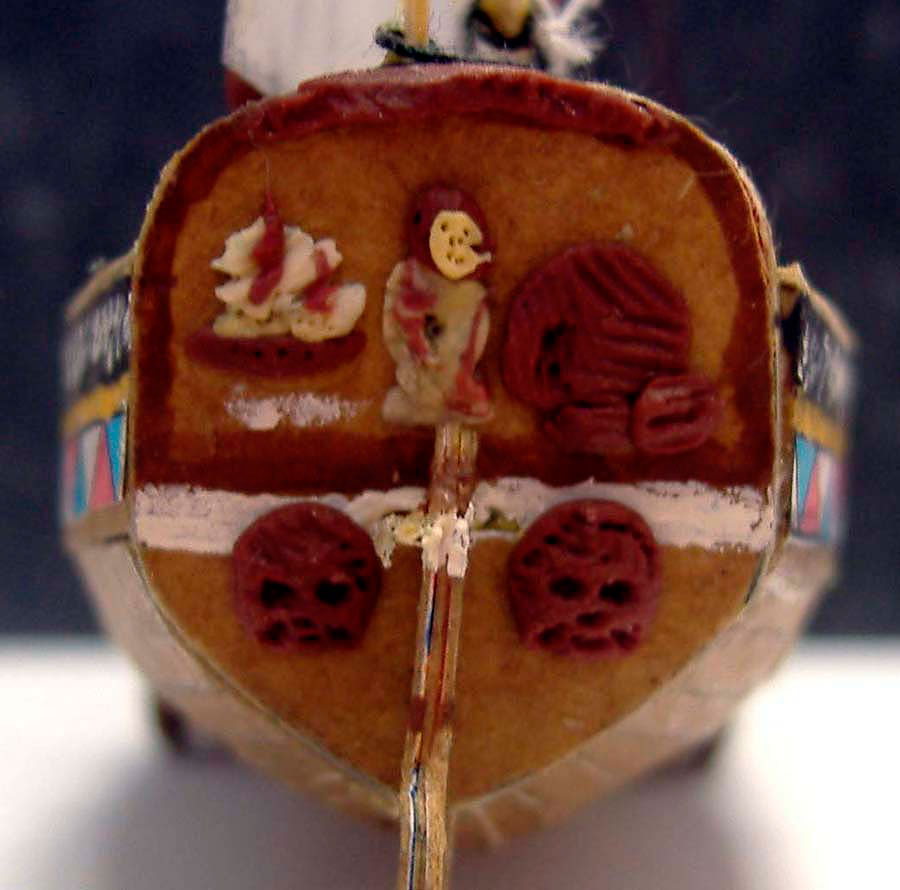

Записка: Ботик Петра сделан в масштабе 1:50, материалом послужил картон от пластилиновой коробки-он напоминает электрокартон, чем-то пропитан и напоминает доску темного дерева-то, что надо. Была сделана болванка из пенопласта, наклеена на кусок гофрокартона. из картона от коробки пластилина нарезаны же и имитации шпангоутов, присоединены поперек корпуса, в отверстия картонного основания. затем на них- в 2 слоя-внутренней и внешней обшивки, подгоняя по месту-полоски картонаэтого же.Из него же-транец и шверты.стволы орудий-пишущие узлы авторучек без шариков, промытые спиртом и подточенные по масштабу, флаги, паруса-пропитанное клеем ПВА подкладочная ткань. флаги раскрашены гуашью после высыхания, паруса расчерчены тонким простым карандашом, снасти-зубочистки.на транце снаружи-фигурки из модельной пластики. |
||
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
|
 |
 |
 |
 |
 |
|
